溢流阀、减压阀、顺序阀到底有什么不同，看完你肯定就懂了！

释放双眼，带上耳机，听听看~！

概述

溢流阀、减压阀和顺序阀是液压系统中常见的三种压力控制阀，它们的功能、工作原理和应用场景各有不同。下面通过功能、工作原理、连接方式、泄油方式等进行详细说明和对比。

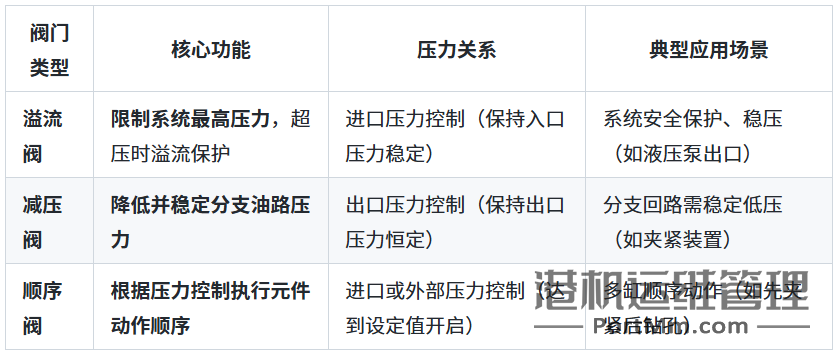

一、核心功能对比

二、工作原理详解

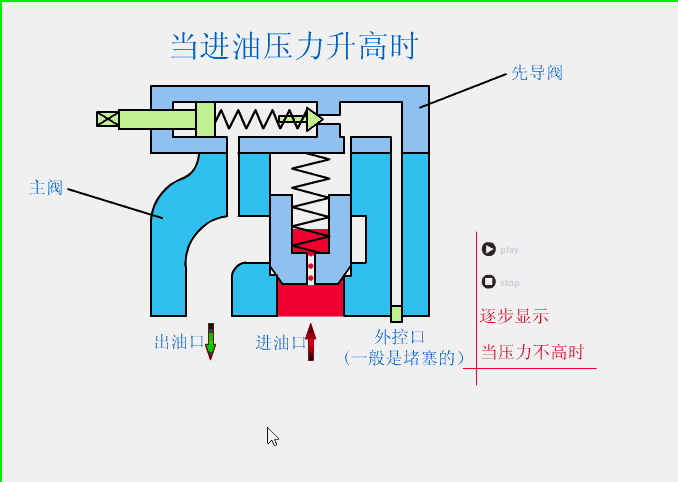

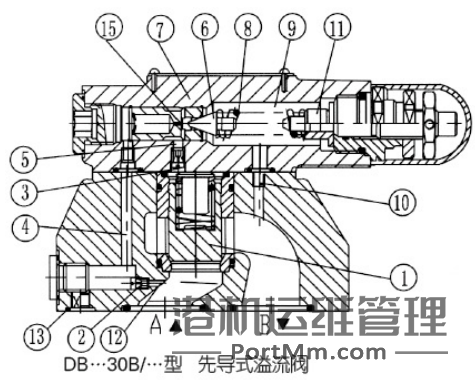

1. 溢流阀

工作原理：

溢流阀通过弹簧力与进口压力平衡控制阀口开闭。当系统压力超过设定值时，阀芯移动，油液从进口溢流至油箱，限制系统压力上限。

连接方式：并联在主油路中，出口直接接油箱。

泄油方式：内泄（弹簧腔泄油通过内部通道回流至出口）。

示意图：

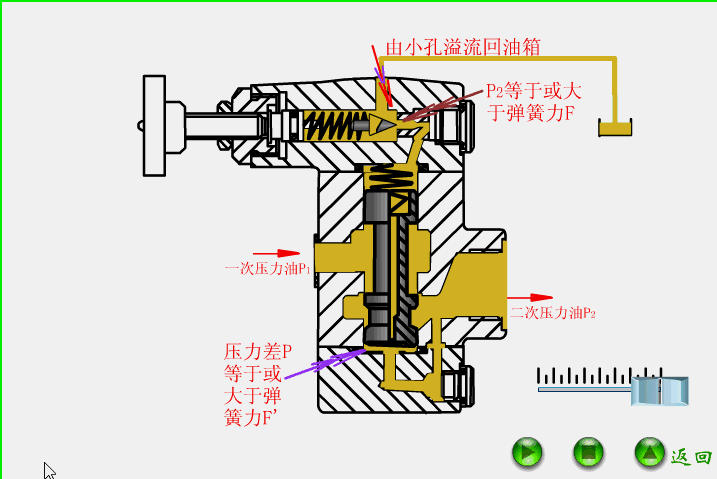

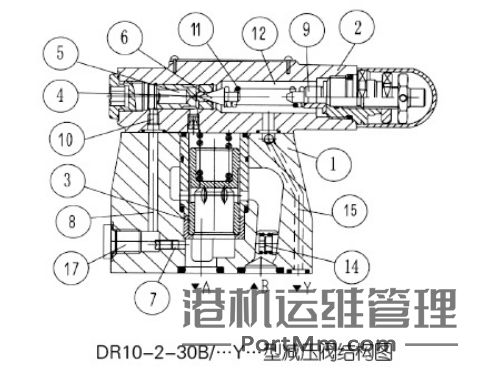

2. 减压阀

工作原理：

减压阀通过调节阀口开度，降低进口压力至设定出口压力。当出口压力低于设定值时，阀口开大，反之关小，保持出口压力稳定。

连接方式：串联在分支油路中，出口接低压执行元件。

泄油方式：外泄（需单独泄油口接油箱）。

示意图：

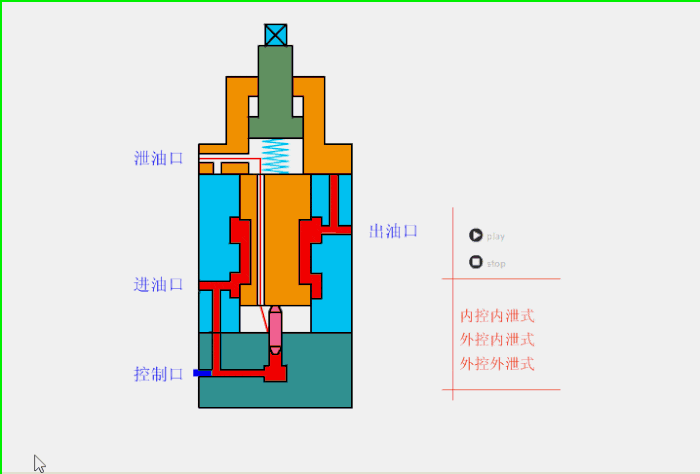

3. 顺序阀

工作原理：

当进口或外部控制油压达到设定值时，顺序阀开启，允许油液流向后续执行元件，控制动作顺序（如先动作A再动作B）。

连接方式：串联在分支油路中，出口接后续执行元件。

泄油方式：外泄（需单独泄油口接油箱）。

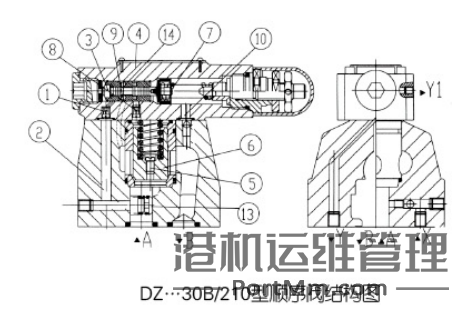

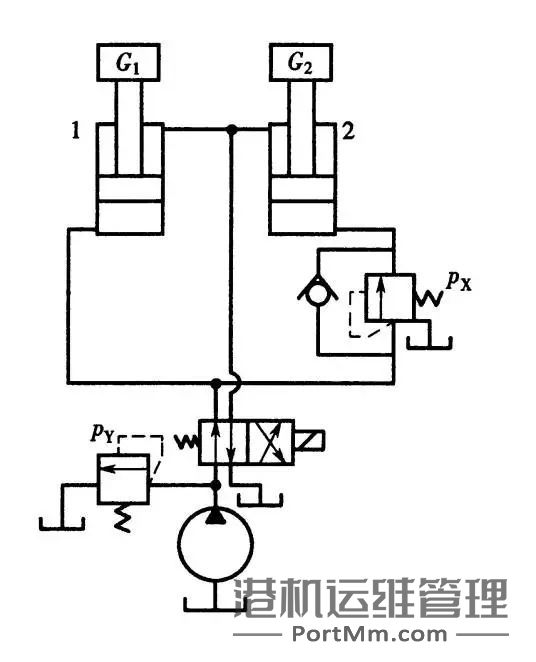

示意图：

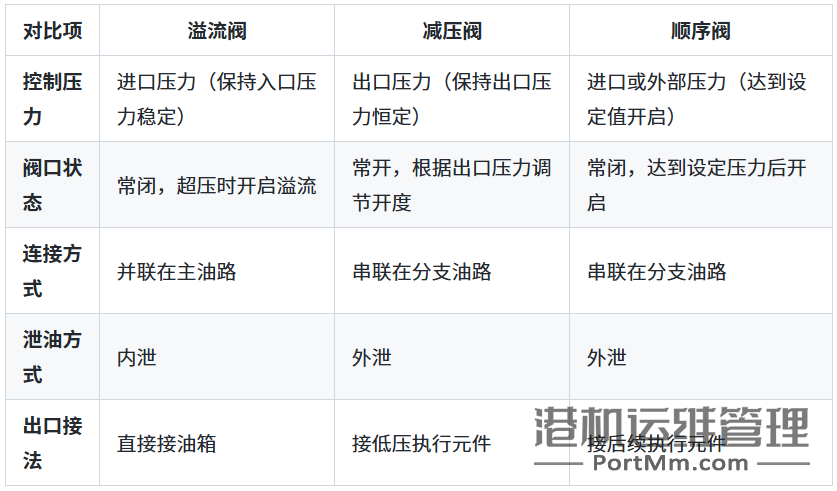

三、关键区别总结

四、应用场景示例

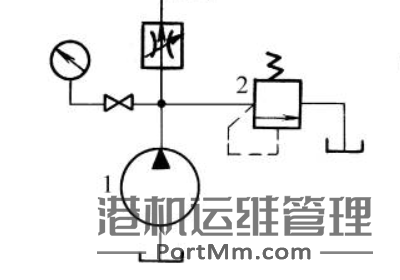

1. 溢流阀：

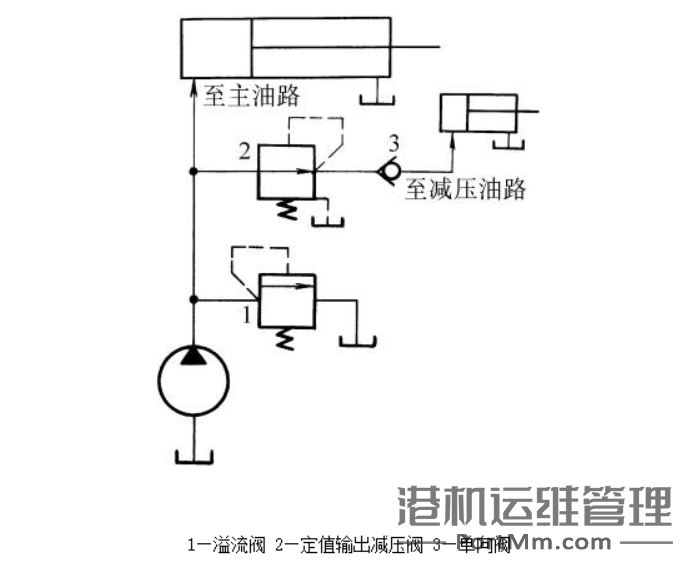

2. 减压阀：

3. 顺序阀：

五、如何快速区分？

看出口接法：

溢流阀出口接油箱，减压阀和顺序阀出口接执行元件。

看压力控制目标：

溢流阀保入口压力，减压阀保出口压力，顺序阀保动作顺序。

看阀口状态：

溢流阀和顺序阀常闭，减压阀常开。

总结

通过上述对比，可以清晰理解三者的核心差异。溢流阀是系统的“安全卫士” ，减压阀是“压力调节器” ，顺序阀是“动作指挥官” ，根据实际需求选择使用。
