环链电动葫芦是一种轻小型起重设备，代号Q20102，由电动机，传动机构和链轮组成，额定重量一般为 0.1～60吨，起升高度为3～120米。

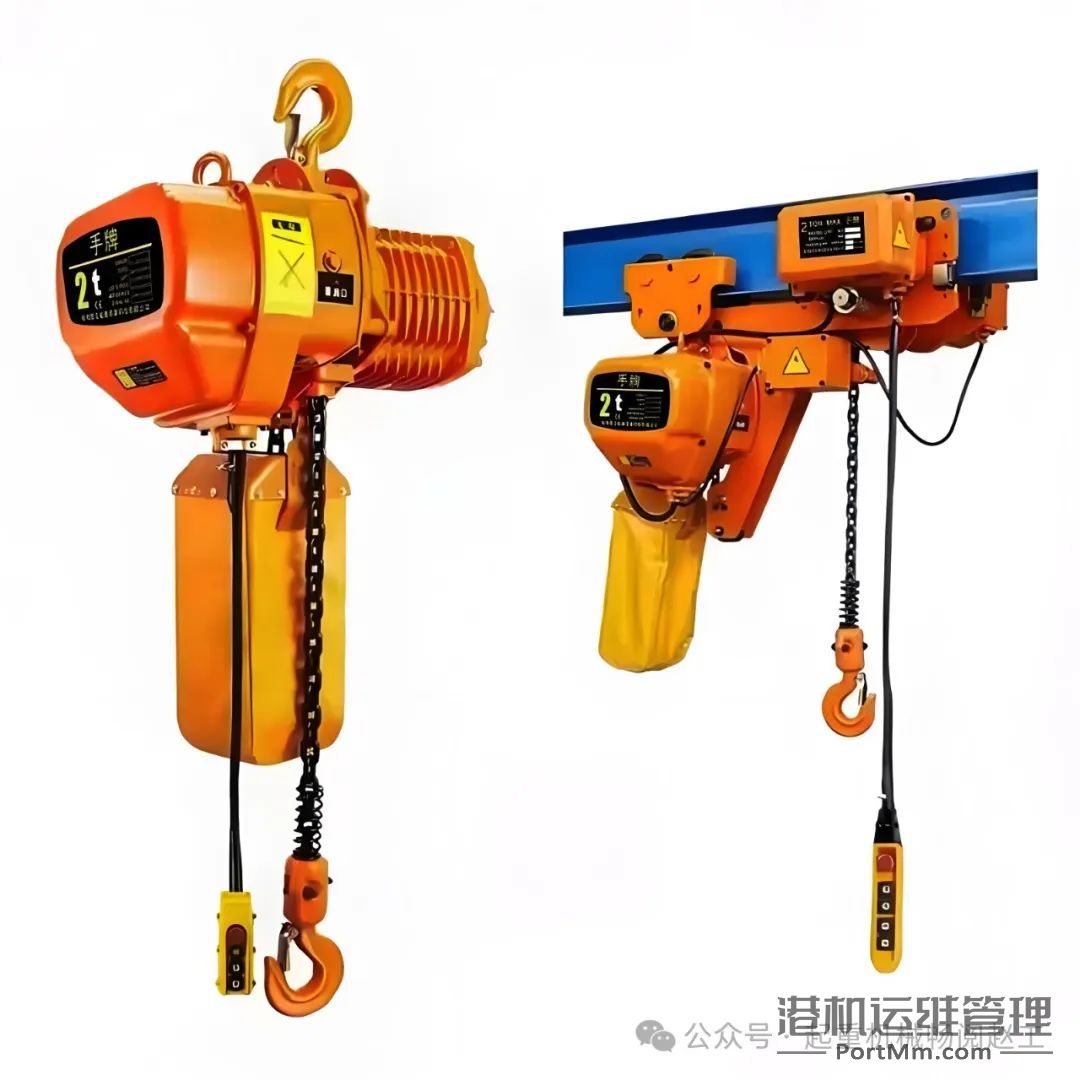

图1 2t环链电动葫芦（来源：手牌）
环链电动葫芦性能结构先进，体积小，重量轻，性能可靠，操作方便，适用范围广，对起吊重物、装卸工作、维修设备、吊运货物非常方便。依据JB/T 5317-2016，解析环链电动葫芦的术语和定义、型式与基本参数、技术要求、标志、包装、运输及贮存。
标准适用于一般工作环境中使用或吊运熔融金属的环链电动葫芦,其他环境中使用的环链电动葫芦可以参照使用。
标准不适用于下列环境中使用的环链电动葫芦:有爆炸性气体、可燃性粉尘及腐蚀性气体环境。
安全离合器：在环链葫芦传动系统中靠摩擦力传递转矩，超载到一定程度可以打滑的用于限载的机械装置。
二、型式与基本参数
根据有无运行机构分为：固定式环链电动葫芦、运行式环链电动葫芦。
1、固定式环链电动葫芦
即无运行机构，固定使用的环链葫芦，按照安装方式分为：悬挂式与支承式
图2 固定式环链电动葫芦（来源：JB/T 5317-2016）
说明：
悬挂式除吊钩悬挂外，还有吊环悬挂等方式。
2、运行式环链电动葫芦
即具有运行机构、沿轨道运行的环链葫芦。
图3 运行式环链电动葫芦（来源：JB/T 5317-2016）
3、基本参数
按照载荷状态级别及使用等级，环链葫芦的起升机构工作级别分为M1~M8共8个级别(GB/T3811-2008)，设计、采购时级别的选择参见表1；
表1 环链葫芦的起升机构工作级别表（来源：JB/T 5317-2016）
机构的载荷状态与载荷谱系数说明见表2；
表2 机构的载荷状态与载荷谱系数表（来源：GB/T 3811-2008）
环链葫芦各参数优选表参见表3（各生产商标的准参葫芦与表3部分优选参数可能不一致）；
表3 环链葫芦参数优选表（来源：JB/T 5317-2016）
三、技术要求
S2工作制：指短时工作制。电机在恒定负载下按给定的时间运行，该时间不足以使电机达到热稳定，随后即断能停转足够长的时间，使电机再度冷却到与冷却介质温度之差在2K以内。
S3工作制：断续周期工作制。按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段停机和断能时间。适用于那些需要周期性运行，且在每个周期内大部分时间处于恒定负载状态场合；
S4工作制：包括起动的断续周期工作制。同样按一系列相同的工作周期运行，但每一周期除了包括一段恒定负载运行时间和一段停机和断能时间外，还包括一段对温升有显著影响的起动时间。适用于那些需要频繁起动场合；
S5工作制：包括电制动的断续周期工作制。按一系列相同的工作周期运行，每一周期包括一段起动时间、一段恒定负载运行时间、一段快速电制动时间和一段停机和断能时间。适用于那些需要周期性运行，且在每个周期内需要快速减速或停机的场合，如自动化设备。
按钮控制回路电压≤50V安全电压；
制动摩擦片有裂纹、厚度磨损达到原来50%、制动面凹凸不平达1.5mm等有其一需要更换；
---END---
JB/T 5317-2016引用部分现行标准
*******************************
GB/T 755-2019 旋转电机 定额和性能
JB/T 5317-2016起草及参与起草单位
********************************
北京起重运输机械设计研究院（起草单位）
浙江双鸟机械有限公司（起草单位）
浙江冠林机械有限公司（起草单位）
国家起重运输机械质量监督检验中心（起草单位）
江阴市鼎力起重机械有限公司
德马格起重机械（上海）有限公司
科尼起重设备（上海）有限公司
江阴凯澄起重机械有限公司
南京起重机械总厂有限公司
浙江凯勋机电有限公司
上海得益轻型起重机有限公司
诺威起重设备（苏州）有限公司
江苏欧玛机械有限公司
安吉长虹制链有限公司
***************
环链葫芦延伸标准
***************
JB 5317.3-1991 环链电动葫芦用锥形转子电动机
JB 5317.2-1991 环链电动葫芦技术条件
