电动葫芦（代码Q20102）是一种具有结构紧凑、重量轻、体积小、零部件通用性强、操作方便等优点的小型起重设备，主要用于各种提升、牵移、装卸重物，油罐倒装焊接，如各种大中型砼、钢结构及机械设备的安装和移动。依据JB/T 9008.1-2014解析《钢丝绳电动葫芦 》术语和定义、型式与基本参数、技术条件、检验规则、标志、包装、运输与贮存。
适用一般工作环境中使用的或者吊运熔融金属的钢丝绳电动葫芦（以下称为“电动葫芦”）；
不适用于有爆炸性气体、可燃性粉尘及腐蚀性气体环境；
电动葫芦（electric hoist）：由电动机、减速器、制动器等组合为一体，最后经卷筒卷放起重绳或链轮卷放起重链条，以带动取物装置升降的起重葫芦。
吊钩安全距离：吊钩组起升到上极限位置，卷筒停止转动，吊钩组至可能碰撞的障碍物之间的最小距离。
电动葫芦根据有无运行机构及运行机构型式分为：固定式电动葫芦、单梁小车式电动葫芦、双梁小车式电动葫芦。
固定式电动葫芦分为支承式、悬挂式。支承式根据座脚位置分为上方固定式、下方固定式、左方固定式，右方固定式；
单梁小车式电动葫芦根据总体布置的结构型式分为普通型、低净空型；

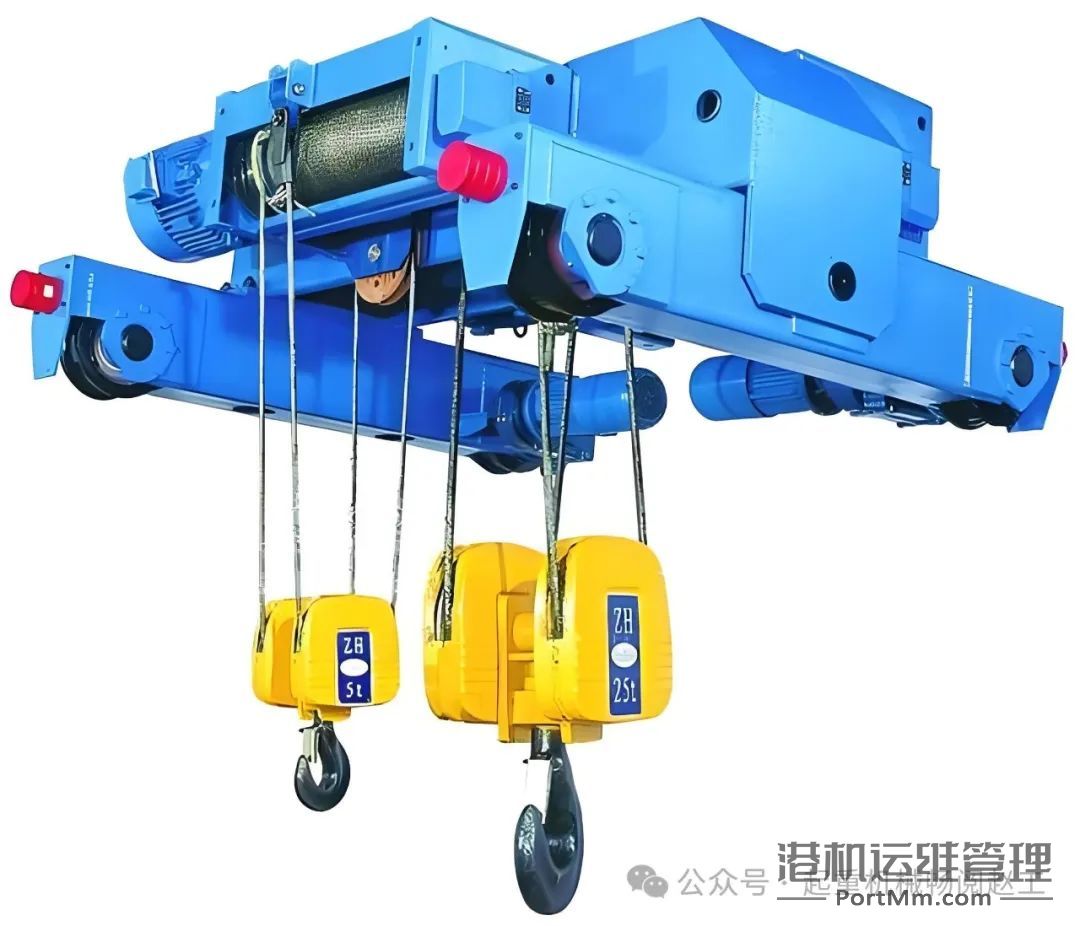

图1 双梁小车式电动葫芦（来源：JenTan官网）
电动葫芦的起升工作级别分为M1~M8共8个级别；参数见表1，红色为电动葫芦厂家常见参数；

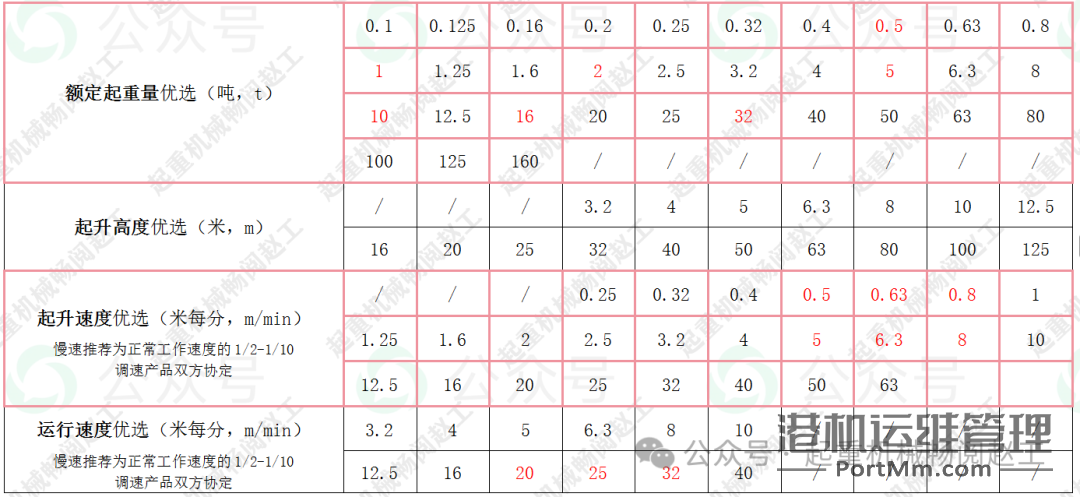

表1 电动葫芦参数优选表（来源：JB/T 9008.1-2014）
单相或三相交流110V~660V，50Hz~60Hz，电机端电压波动量≤10%额定电压；
一般工作环境温度-20℃~40℃，吊运熔融金属为-10℃~60℃；
起升、下降额定载荷，钢丝绳中心线偏离螺旋槽中心线两侧的角度≤3.5°；
运行速度的允许偏差应为名义值的±15%（慢速不考核），起升速度的允许偏差应为名义值的±10%，下降速度的允许偏差应为名义值的-10%~25%（慢速不考核）；
额定载荷下，制动下滑量≤v/100(v为额定载荷下1min稳定起升的距离)，且≤200mm；

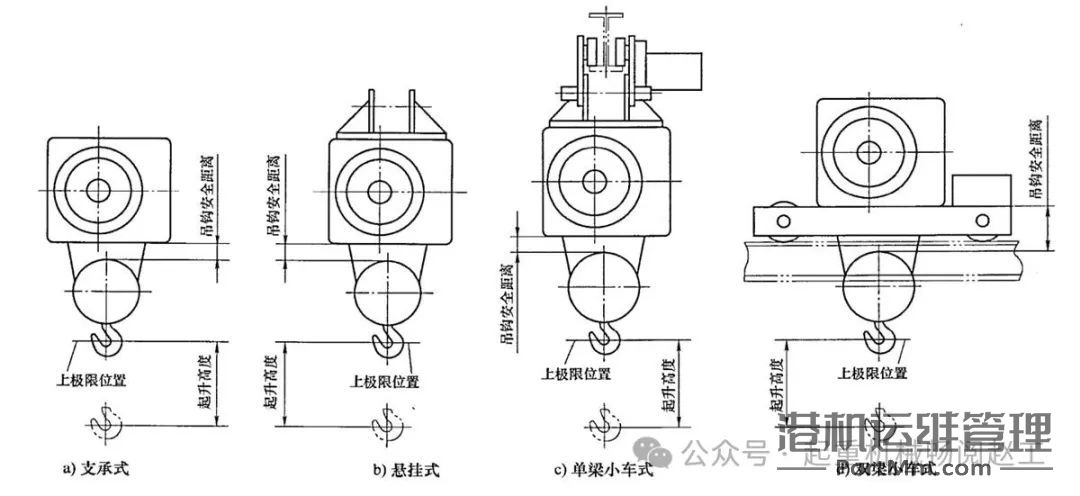

图2 吊钩安全距离示意图（来源：JB/T 9008.1-2014）
吊运熔融的金属的电动葫芦额定起重量≤16t，工作级别不应低于M6；
设置上升和下降极限位置限位器，保证吊钩到达极限位置自动切断动力电源，但反方向动作可以进行；
吊运熔融金属的电动葫芦上极限设置不同形式双重纤维保护装置，并且能够控制不同的电气回路；
吊钩组醒目位置表示额定起重量，设置钩口闭锁装置。吊运熔融金属的电动葫芦不宜设置闭锁装置；
工作级别M5及以下制动器安全系数≥1.5，工作级别M5以上制动器安全系数≥1.75；
吊运熔融金属的电动葫芦，除设置的一个工作制动器外，宜在电动葫芦低速级上增设置一个安全制动器。额定起重量≤5t时，否则电动葫芦应按照1.5倍额定起重量设计。
下极限时，卷筒剩余的安全圈（固定绳尾的圈数除外）≥2圈；
电动葫芦绝缘电阻≥1Ω，接地连接电阻值≤0.1Ω；
设置导绳器或其它防乱绳装置，保证吊钩下降、钢丝绳无其它外力作用，钢丝绳能自由的从卷筒排出；
钢丝绳符合GB/T 20118规定，优先采用线接触型钢丝绳，公称抗拉强度不低于1570MPa，吊运熔融金属时，不低于GB 8918规定的金属绳芯或金属股芯的耐高温钢丝绳；
电机工作制S4（GB 755-2008），负载持续率和每小时启动次数见表1；

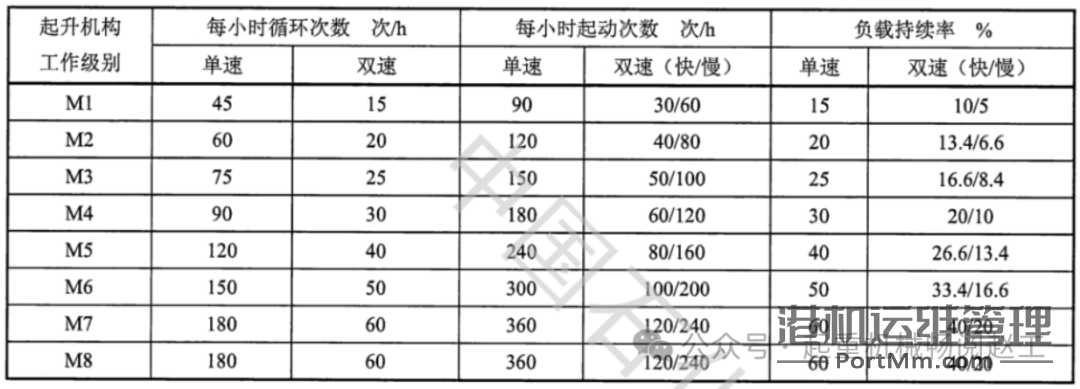

表1 电动葫芦负载持续率和每小时启动次数表（来源：JB/T 9008.2-2015）
锥形转子电动机在额定电压下的堵转转矩、最大转矩及堵转电流见表2，圆柱形转子电动机堵转转矩、最大转矩≥额定值的1.6倍，堵转电流见表2；

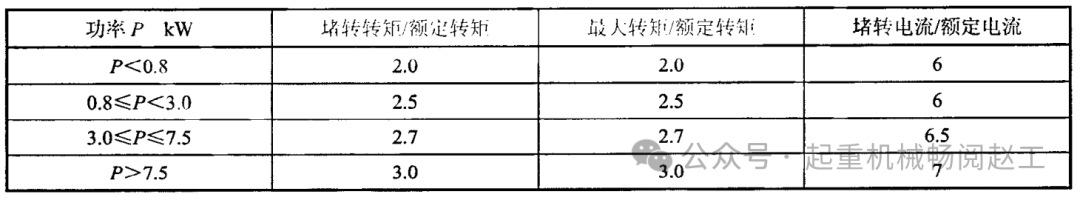

表2 电动葫芦额定电压下的堵转转矩、最大转矩及堵转电流表（来源：JB/T 9008.1-2014）
电控设备接地装置的接地螺钉≥M6，并有明显的接地标志；
对于使用多种操作方式的电动葫芦，设置有连锁保护，在同一时间只有一种操作方式有效；
悬挂式操作装置，按钮控制回路电压≤50V安全电压；
吊运熔融金属的电动葫芦应采用遥控或者非跟随式等远离热源的操作方式；
每台电动葫芦在明显位置装设标牌（GB/T 13306），标牌上包含不限于制造商名称、产品名称、产品型号、出厂日期、出厂编号、额定起重量、机构工作级别、起升高度、起升速度、运行速度；
发货随行文件包含不限于产品使用维护说明书、产品合格证、装箱单；
*******************************
JB/T 9008.1-2014相关现行标准
*******************************
GB/T 783-2023 起重机械 基本参数系列
GB/T 3797-2016 电气控制设备
GB/T 3811-2008 起重机设计规范
GB/T 4205-2010 人机界面标志标识的基本和安全规则 操作规则
GB/T 4208-2017 外壳防护等级（IP代码）GB/T 4208-2017 外壳防护等级（IP代码）《第1号修改单》
GB/T 4942-2021 旋转电机整体结构的防护等级（IP代码） 分级
GB/T 5226.1-2019 机械电气安全 机械电气设备 第1部分:通用技术条件
GB/T 6067.1-2010 起重机械安全规程 第1部分：总则
GB/T 5226.32-2017 机械电气安全 机械电气设备 第32部分：起重机械技术条件
GB/T 6067.1-2010 起重机械安全规程 第1部分：总则
GB/T 8918-2006 重要用途钢丝绳
GB/T 10051.1-2010 起重吊钩 第1部分：力学性能、起重量、应力及材料
GB/T 13306-2011 标牌
GB/T 13384-2008 机电产品包装通用技术条件
GB/T 20118-2017 钢丝绳通用技术条件
JB/T 3907-2008 机床电器 按钮开关
JB/T 9008.2-2015 钢丝绳电动葫芦 第2部分：试验方法
***************************
JB/T 9008.1-2014起草单位
***************************
南京起重机械总厂有限公司
浙江双鸟机械有限公司
德马格起重机械（上海）有限公司
科尼起重设备（上海）有限公司
杭州浙起机械有限公司
卫华集团有限公司
江西起重机械总厂
江苏三马起重机械制造有限公司
湖北银轮起重机械股份有限公司
南京特种电机厂有限公司
湖北华博三六电机有限公司
八达机电有限公司
常州市武进起重电气有限公司
*****************
电动葫芦延伸标准
*****************
GB/T 30028-2013 电动葫芦能效测试方法
YB/T 4655-2018 电动葫芦轨道用热轧型钢
JB 9009-1999 钢丝绳电动葫芦 安全规程
JB 5663.2-1991 电动葫芦门式起重机 技术条件
JB 5317.3-1991 环链电动葫芦用锥形转子电动机
JB 5317.2-1991 环链电动葫芦技术条件
JB/T 14200-2022 洁净环境用电动葫芦
JB/T 12745-2016 电动葫芦 能效限额
JB/T 9008.2-2015 钢丝绳电动葫芦 第2部分：试验方法
JB/T 9008.1-2014 钢丝绳电动葫芦 第1部分：型式与基本参数、技术条件
JB/T 10222-2011 防爆电动葫芦
DB41/T 2769-2024 智能电动葫芦功能通用要求，地方标准
DB54/T 0301-2023 高原环境 电动葫芦桥、门式起重机 安全评估规程，地方标准
DB34/T 1719-2023 电动葫芦作起升机构用于吊运熔融金属起重机检验规程，地方标准
DB34/T 1491-2020 电动葫芦升降机检验细则，地方标准
