如何选择龙门吊的整机供电形式（一）

释放双眼，带上耳机，听听看~！

龙门吊即门式起重机，是一种桥架通过两侧支腿支撑在地面轨道上的桥架型起重机。它主要由主梁、支腿、大车行走机构、小车（含小车运行机构、起升机构）等部分组成。主梁是承载的关键结构，小车可以在主梁上横向移动，通过起升机构来吊运货物，大车行走机构则能使龙门吊沿着地面轨道纵向移动，这三种运动方式让它能在一个较大的三维空间内作业，另集装箱门吊、电磁铁门吊等可能还有回转机构。龙门吊所有机构的运行都靠电力或液压驱动和电气控制，保障设备安全、可靠地实现其功能。

如何选择龙门吊的整机供电形式（一）

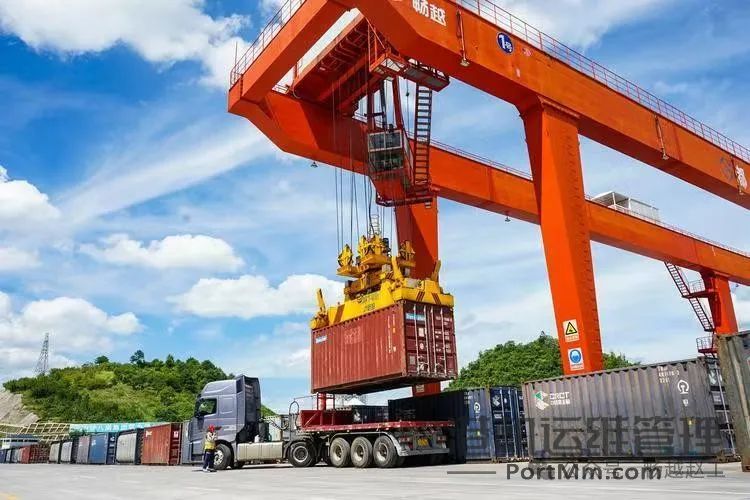

图1 MC-D型集装箱门式起重机（来源：贵阳发布）

龙门吊整机供电一般采用三相四线制，工业标准电源380V，50HZ，如果整机设备总功率超过500KW，就建议用10KV高压供电了。龙门吊的供电形式主要通过工作环境、运行距离和范围、负载要求、大车运行速度、成本因素等五大因素进行判定选择。

1、工作环境

户外或室内：在户外工作时，要考虑防雨、雪、风沙等天气因素。滑触线供电和架高供电的防雨、防尘、防腐蚀性能较好，适合户外使用；电缆卷筒供电和拖缆供电用于室内环境更合适。

是否有防爆要求：在有易燃易爆气体的场所，如化工仓库，需要选择防爆性能好的供电方式，像具有防爆设计的电缆卷筒供电系统。

2、运行距离和范围

短距离运行：如果龙门吊运行距离短、工作范围小，像小型车间内的龙门吊，电缆卷筒供电或者拖缆供电就能满足要求，成本也较低。

长距离运行：对于大型港口、货场，龙门吊运行距离长，滑触线供电或者架高供电比较合适，它们能保证长距离供电的稳定性。

如何选择龙门吊的整机供电形式（一）

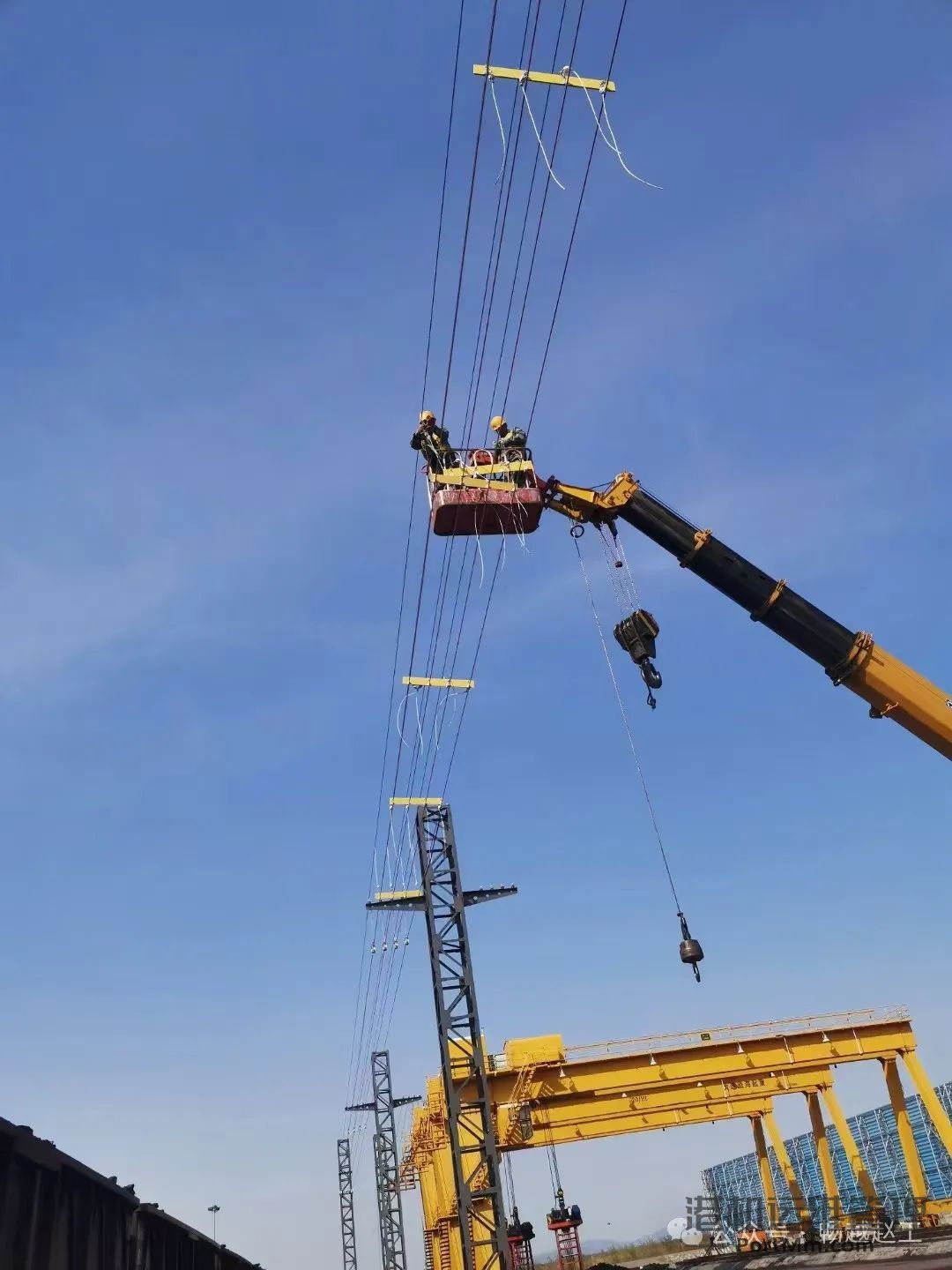

图2 架高供电安装现场（来源：泰安电车线厂）

3、负载要求

小负载设备：负载小的龙门吊对供电电流和电压要求不高，电缆卷筒供电、拖缆供电等方式可以满足。

大负载设备：吊运大型重物的龙门吊，如港口用于装卸集装箱的龙门吊，负载大，需要选择能承受大电流、电压的供电方式，滑触线供电是比较好的选择。

4、大车运行速度

速度快的龙门吊：运行速度快的龙门吊需要供电方式能快速适应其移动，滑触线供电和架高供电相对更合适，因为它们受电缆拖拽、缠绕的影响小。

速度慢的龙门吊：速度慢的龙门吊可以考虑拖缆供电或者电缆卷筒供电，虽然拖缆供电可能会有电缆磨损的问题，但在速度慢的情况下可以适当降低风险。

如何选择龙门吊的整机供电形式（一）

初期投资成本：电缆卷筒供电和拖缆供电系统的初期投资成本相对较低，而滑触线供电和架高供电的初期投资可能较高，需要考虑预算。

维护成本：像拖缆供电可能会因电缆频繁摩擦而需要经常更换电缆，维护成本较高；滑触线供电维护相对简单，成本主要在定期检查和清洁上。
