起重机常用的4种QU型轨道

起重机轨道分轻型轨(P型)及重型轨（QU型），小型吨位、中型吨位起重机的大车小车常采用Ｐ型热轧轻轨或铁路热轧钢轨，大型吨位门式起重机小车或大车采用ＱＵ型起重机专用钢轨或方轨。方轨因对车轮磨损较大，现今已较少使用。而P型轨则成为了起重机大小车的主流选择，而集装箱门吊、大吨位门吊大车和小车多选用QU型轨道。QU型轨道型号包括QU70、QU80、QU100、QU120四种。

图1  QU重型轨（来源：网络）

1、钢轨定尺长度

QU型钢轨的定尺长度为9m、9.5m、10m、10.5m、11m、11.5m、12m、12.5m；短尺轨长度为6m~8.9m（按照100mm进级）。

2、钢轨每米理论重量

QU70轨道：52.77kg；

QU80轨道：64.41kg；

QU100轨道：89.05kg；

QU120轨道：118.5kg；

3、钢牌号

铁路用热轧钢轨的钢牌号有：

U71Mn；U75V；U77MnCr；U78CrV；U76CrRE；

说明：

    以U77MnCr、U76CrRE、U75VH等为例，每个字母代表不同的元素或特性。

    ‌U‌：表示这是钢轨的牌号，U是“轨”的汉语拼音“GUI”中的第二个字母，因为第一个字母已被滚动轴承钢使用‌；

  77‌：表示碳元素的含量范围，具体数值为0.71%-0.82%‌；

   ‌Mn‌：表示钢中含锰，锰是一种合金元素，用于提高钢的强度和韧性‌；

   ‌Cr‌：表示钢中含铬，铬是一种合金元素，用于提高钢的耐腐蚀性和硬度‌；

   V‌：表示钒元素，钒也是一种合金元素，用于提高钢的强度和韧性‌；

   RE：表示稀土元素，这里指的是铈（Ce）等稀土元素，用于改善钢的微观结构和性能；

4、力学性能

U71Mn: 抗拉强度大于等于880N/mm2；

U75V: 抗拉强度大于等于980N/mm2；

U77MnCr: 抗拉强度大于等于980N/mm2；

U78CrV: 抗拉强度大于等于1080N/mm2；

U76CrRE: 抗拉强度大于等于1080N/mm2；

5、标识

每根钢轨轨腰上，每4m间隔有凸起的标识，包含制造厂、型号、牌号、制造年（后两位）月，另外还有炉号。

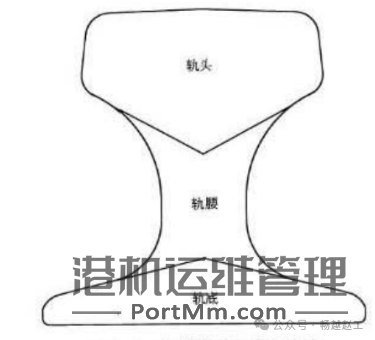

图2  QU钢轨横断面分区图

（来源：YB/T 5055-2014截图）

5、钢轨断面尺寸图

QU70、QU80、QU100、QU120钢轨断面型式尺寸如图A.1~图A.4。

图A.1  QU70钢轨形式尺寸

（来源：YB/T 5055-2014截图）

图A.2  QU80钢轨形式尺寸

（来源：YB/T 5055-2014截图）

图A.3  QU100钢轨形式尺寸

（来源：YB/T 5055-2014截图）

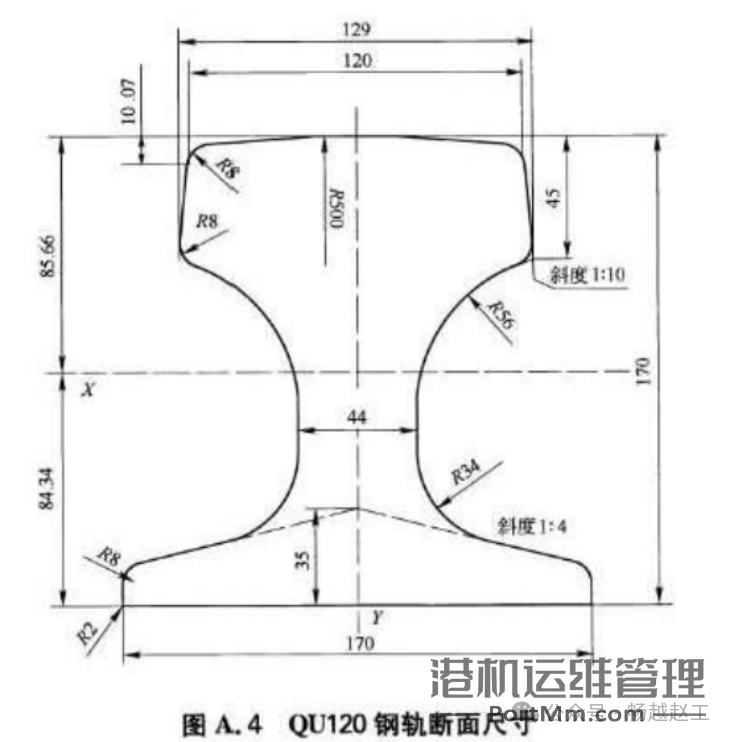

图A.4  QU120钢轨形式尺寸

（来源：YB/T 5055-2014截图）

小提示：

QU钢轨型号数字（70、80、100、120）即为轨头踏面宽度尺寸，型号数字（70、80、100、120）+6.5~9即为轨头最大宽度尺寸，型号数字（70、80、100、120）+50即为相应轨道高和轨底宽的尺寸。

6、QU70-QU120钢轨与38kg/m~75kg/m钢轨数据对比

表1  QU钢轨理论重量及计算数据表

（来源：YB/T 5055-2014截图）

表2  38kg/m~75kg/m钢轨计算数据表

（来源：GB/T 2585-2021截图）

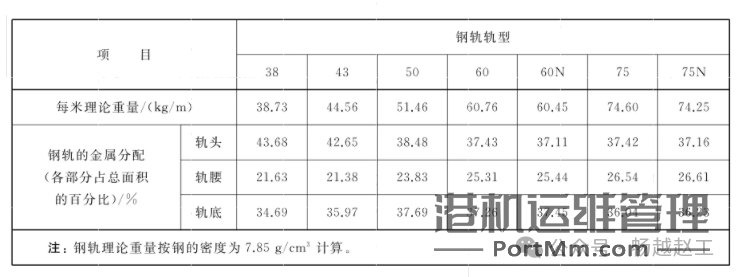

表3  38kg/m~75kg/m钢轨理论重量及分配

（来源：GB/T 2585-2021截图）

综上比较，50kg/m与QU70，60kg/m与QU70横截面积及每米重量近似，P50、P60对水平轴线的惯性力矩相应大1倍左右。另外，38kg/m~75kg/m型钢轨踏面宽度基本都是70mm，与QU70踏面宽度差不多。

---

----参考资料----

YB/T 5055-2014  起重机用钢轨，黑色冶金行业标准

GB/T 2585-2021  铁路用热轧钢轨，国家标准全文公开系统

TB/T 2345-2008  43kg/m～75kg/m钢轨接头夹板订货技术条件



---

以上为个人的一些薄识总结，仅供参考

描述、数据如有误之处，敬请指正。
