龙门吊的供电形式包括电缆卷筒供电、滑触线供电、架高供电、拖缆供电、柴油发电机供电五大类，其中滑触线供电包括地沟安全滑触线供电、低架安全滑触线供电。如果采用10KV高压电源，一般就选择电缆卷筒供电或者架高供电。

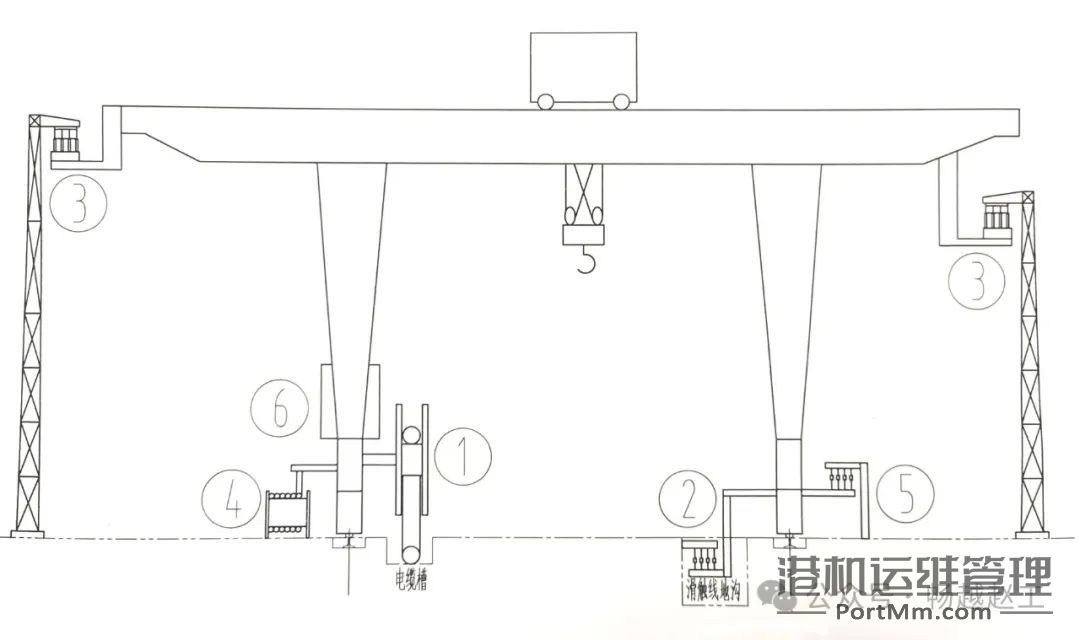

图1 龙门吊的供电形式示意图
① 电缆卷筒供电 ②地沟安全滑触线供电 ③架高供电 ④拖缆供电 ⑤低架安全滑触线供电 ⑥柴油发电机供电
1、电缆卷筒供电
原理：龙门吊运行时，电缆卷筒自动收放电缆，实现电缆伸展与回缩，为龙门吊提供电力。
适用场景：中小型龙门吊及工作范围小的场合，如小型工厂内运行轨迹固定的龙门吊。一般采用中间供电。集装箱门吊也常采用磁滞式电缆卷筒供电，中间供电，行程±200m内，当超过200m后，需要与设备厂家进行复核。

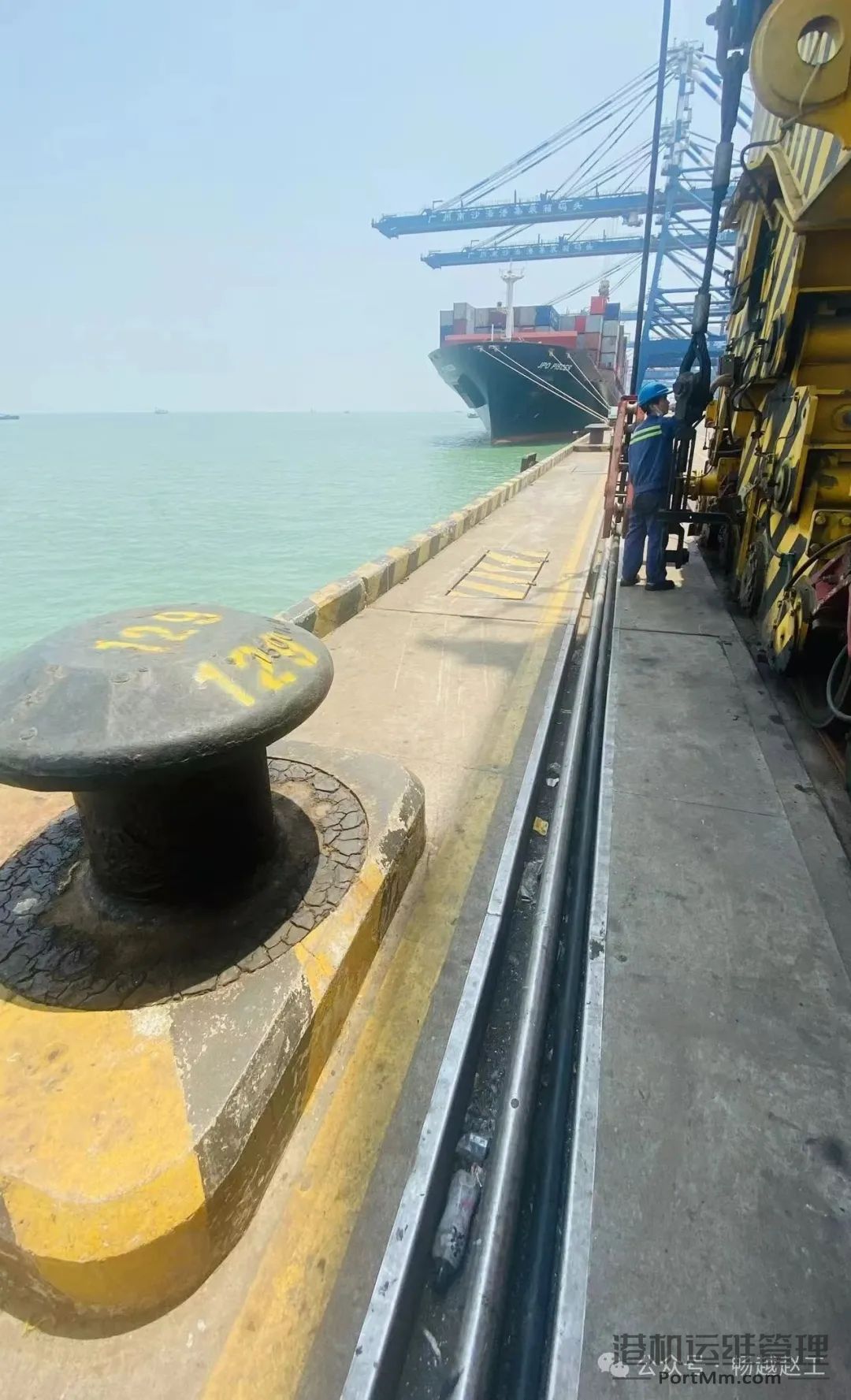

图2 某海港集装箱码头双电缆槽沟（来源：高荷港何工分享）

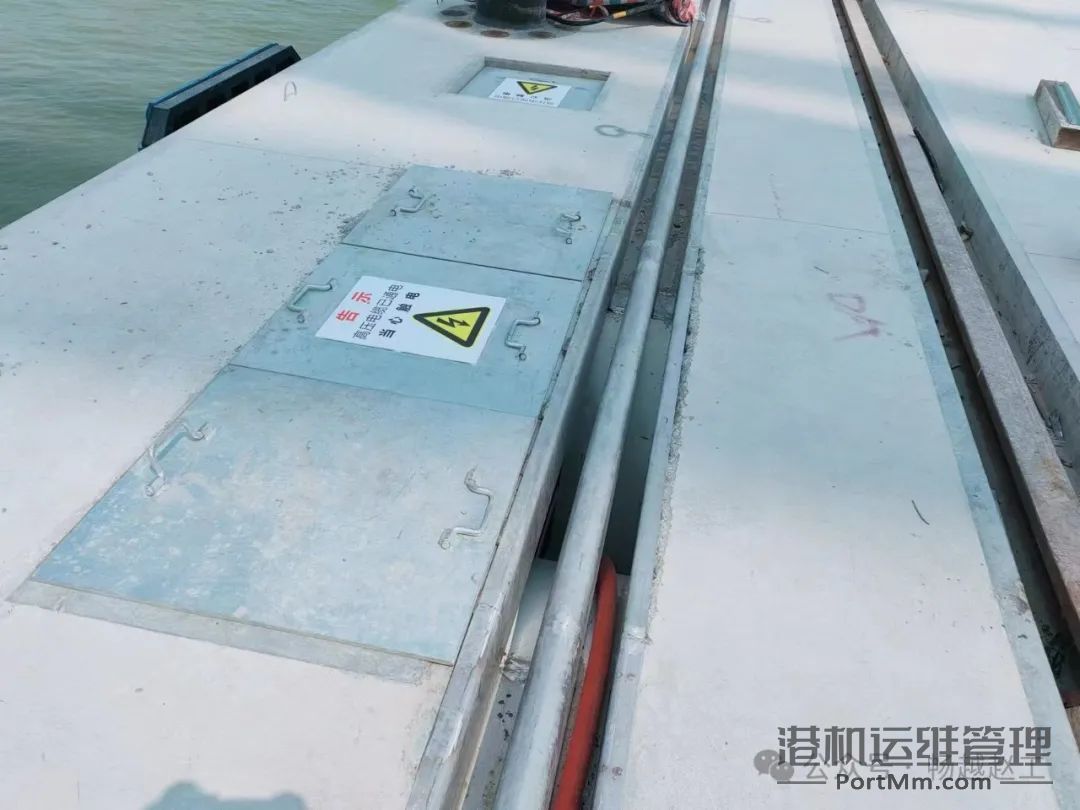

图3 某海港集装箱码头电缆井板处电缆槽及盖板（来源：高荷港何工分享）

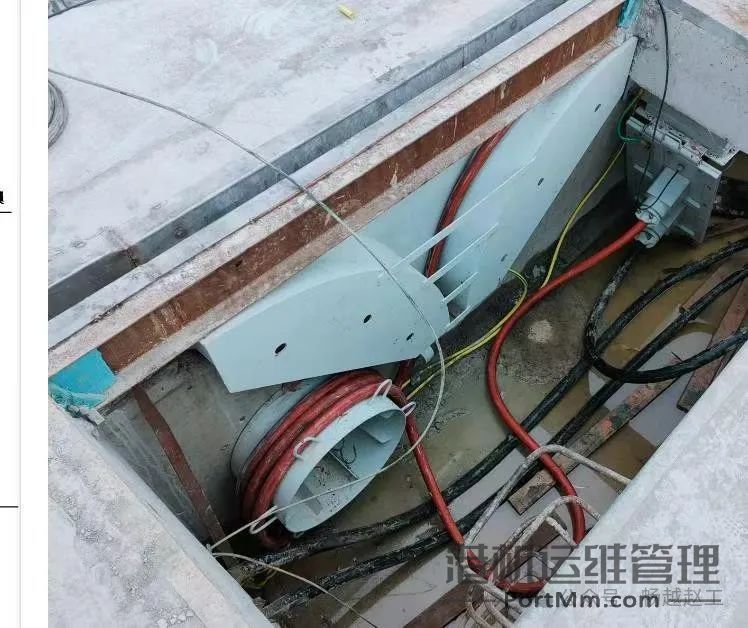

图4 某海港集装箱码头电缆井（来源：高荷港何工分享）
图5 集装箱门吊与设计院设计电缆槽接口参考尺寸（单位mm）
2、地沟安全滑触线供电
原理：通过安装在轨道旁的地沟滑触线，龙门吊上的集电器与滑触线接触获取电能。
优点：供电稳定性好，能承受大电流和电压，适用于大功率龙门吊，防雨、防尘、防腐蚀性能良好，可减少电缆磨损和拖拽，同一跨可以设置多台门吊。
适用场景：大型港口等吊运货物量大、对供电可靠性要求高的场所。

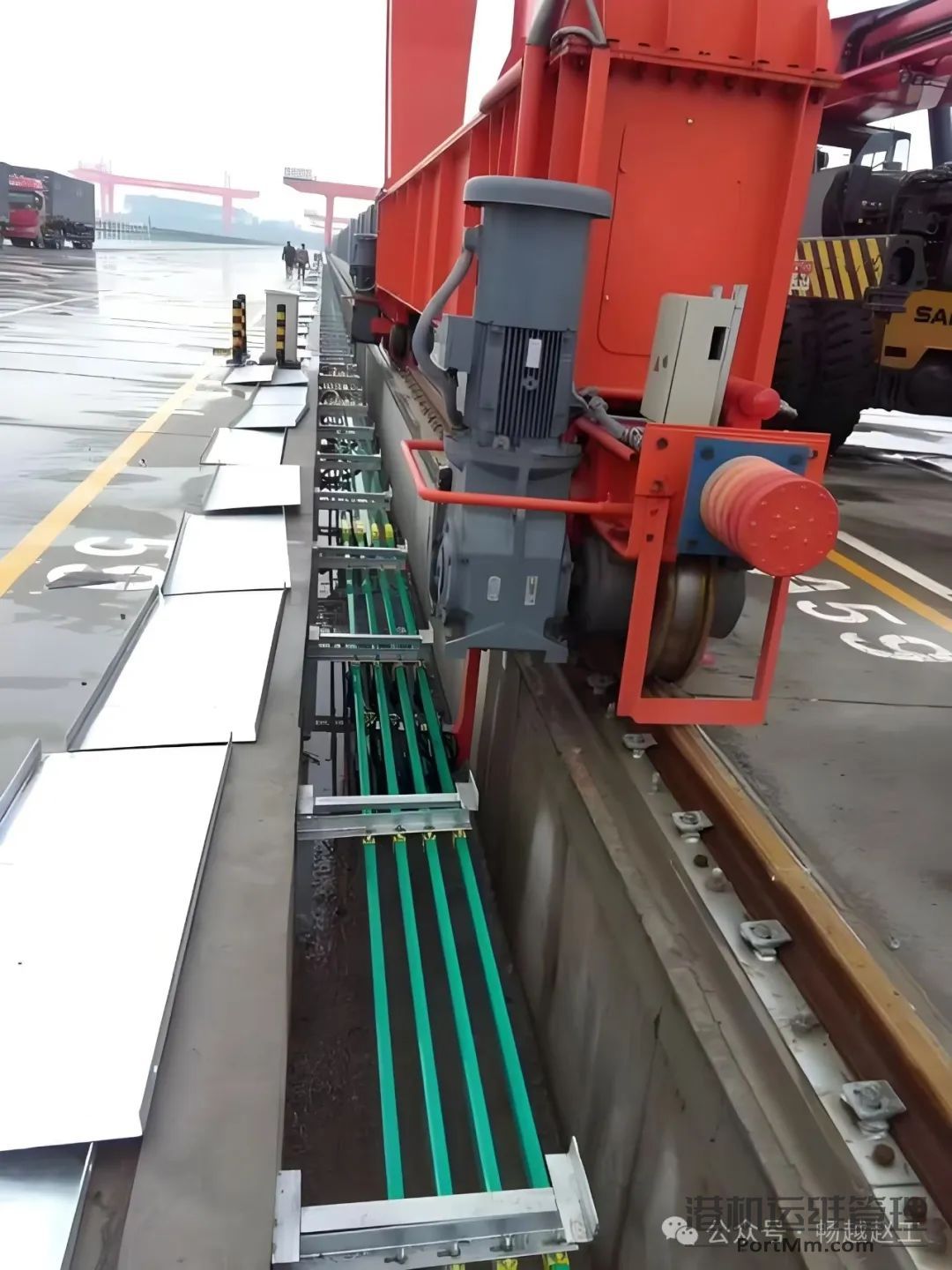

图6 龙门吊地沟安全滑触线供电（来源：网络）

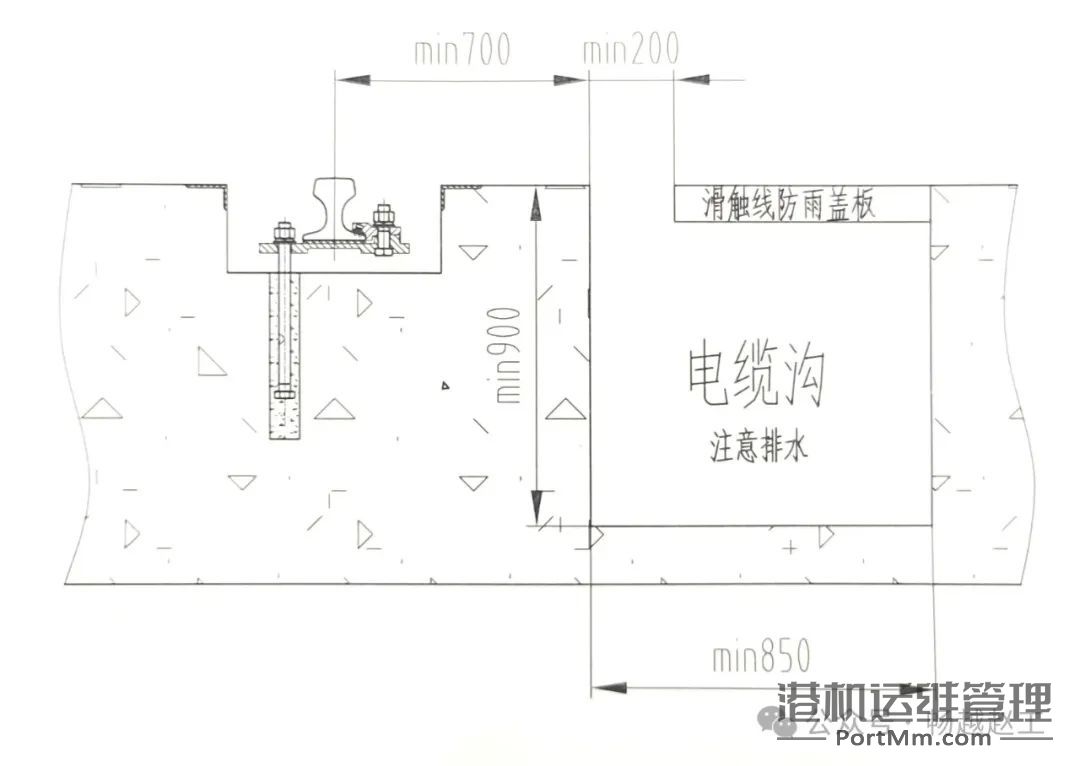

图7 集装箱门吊与设计院设计电缆沟接口参考尺寸（单位mm）
3、架高供电
原理：采用水泥线杆或钢结构塔架设电线，为龙门吊供电。
优点：适合运行距离远、工期长、线下需通行车辆的场合，不占地面空间，不影响地面交通。
适用场景：大型货场、码头等，如一些大型港口的龙门吊，运行距离长且需保证地面交通顺畅。

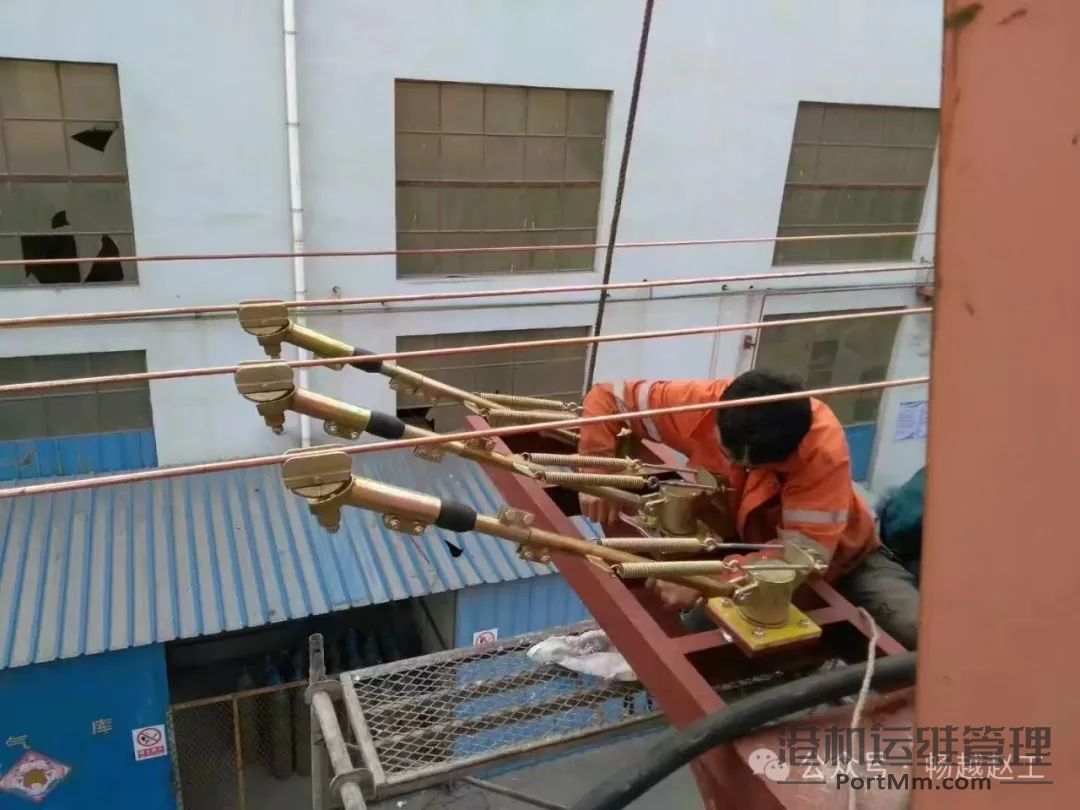

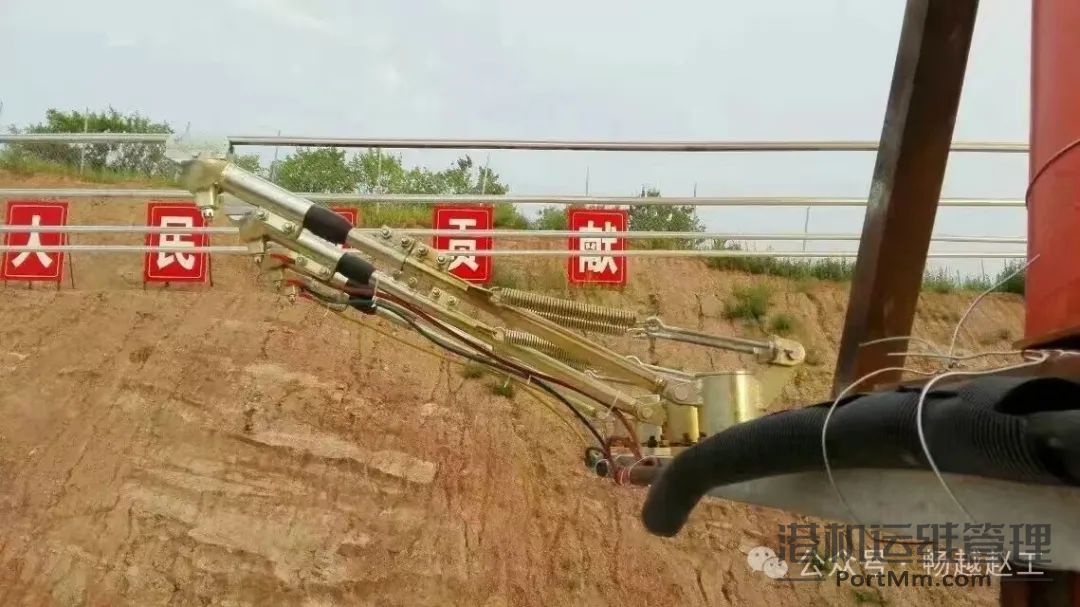

图8 架高供电集电器总成安装（来源：泰安电车线厂）
图9 架高供电（来源：泰安电车线厂）

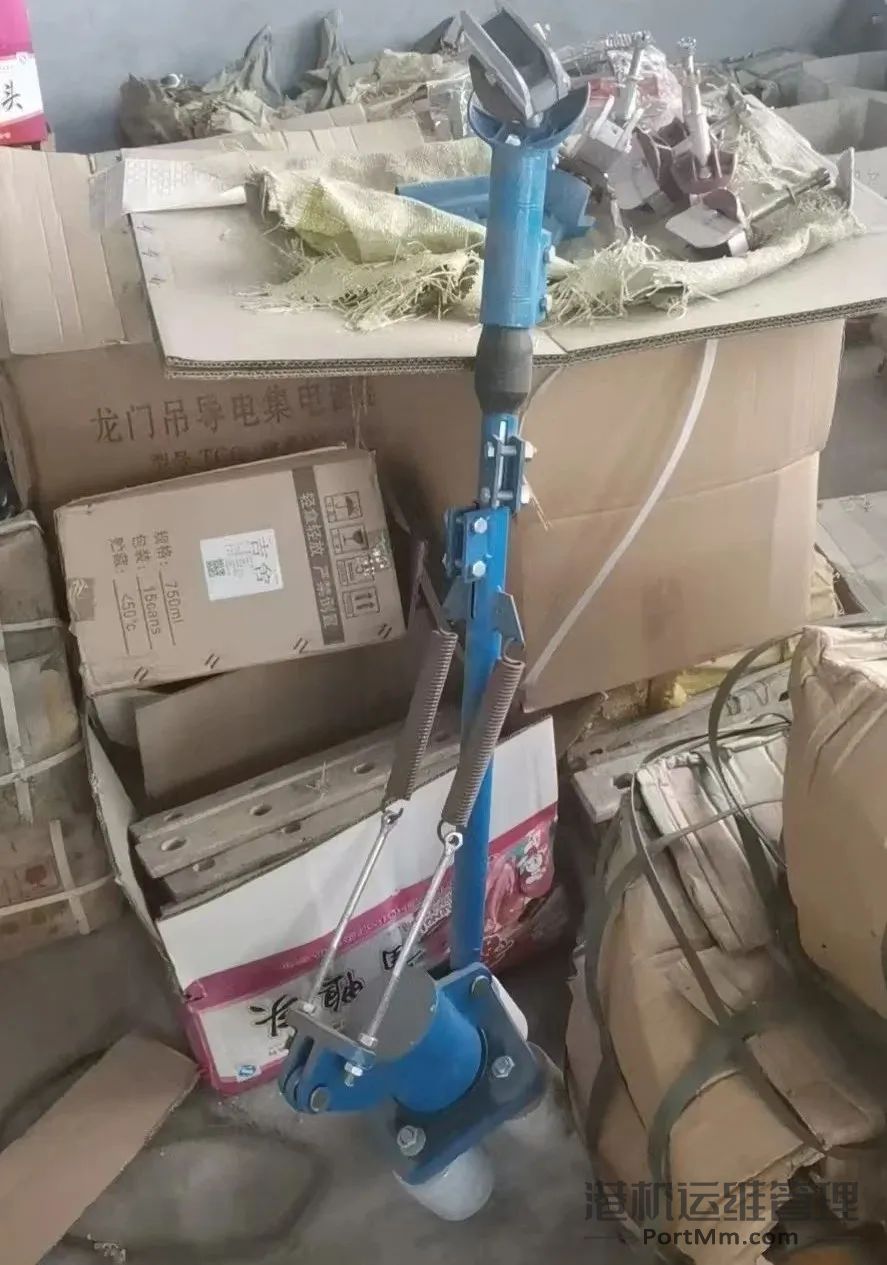

图10 架高供电集电器总成部件（来源：泰安电车线厂）
4、拖缆供电
原理：使用柔性电缆，一端连电源，一端连龙门吊，随龙门吊移动拖曳电缆。包括小车拖令供电也属于此类。
5、低架安全滑触线供电
原理：与地沟滑触线供电类似，但安装在地面上，安装位置低。
特点：安全性高，能降低触电风险。
适用场景：适用于门吊供电改造或者门吊轨道基础前期未考虑到门吊供电形式的情况，新设计的门吊亦可采用。

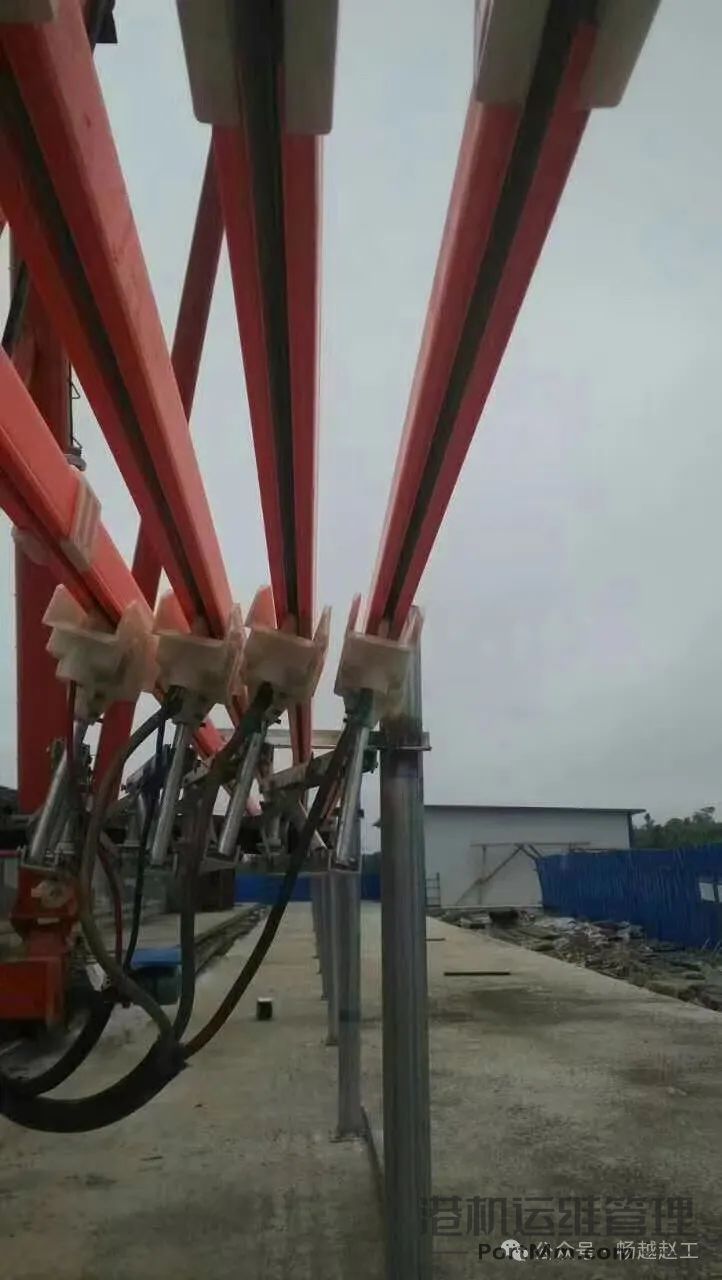

图11 低架安全滑触线供电（来源：网络）

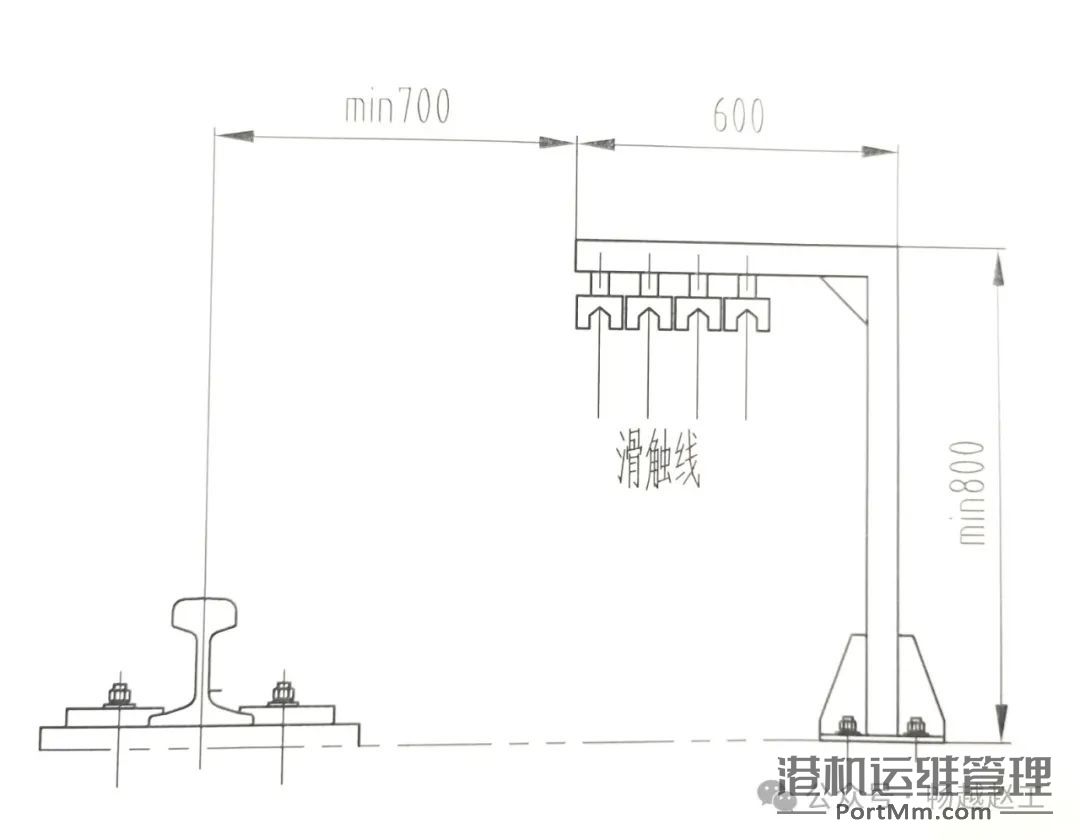

图12 龙门吊低架安全滑触线供电支架安装参考尺寸（单位mm）
6、柴油发电机供电
原理：柴油发电机产生电能供应给龙门吊。发电机室一般直接安装在龙门吊下横梁处，可远程操控发电机的启停，带燃油和机油检测程序、报警功能。
优点：不受外部电源限制，适用于无市电的偏远地区或临时作业场所。

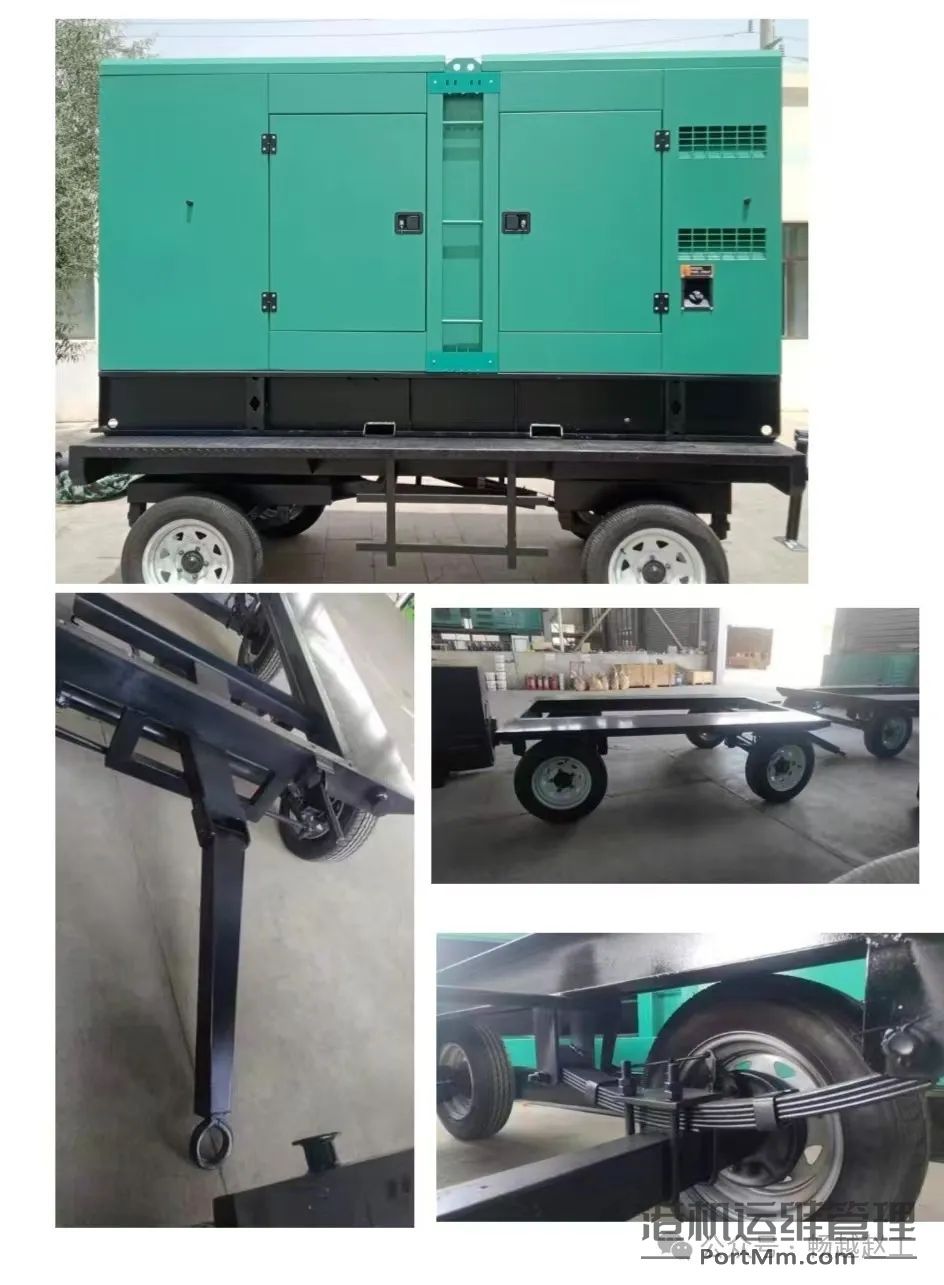

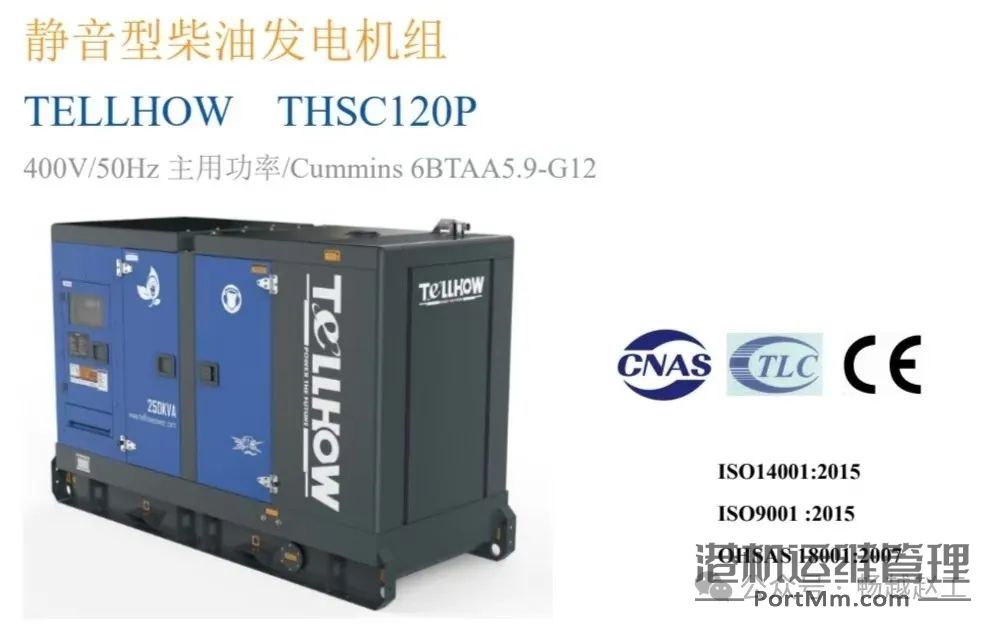

图13 120KW发电机室（来源：成都中赛）
图14 100KW发电机室（来源：重庆通本）
