第24记 依据GB/T 14737-2009解析港口装卸用吊索使用技术条件的8项关键要点

图6 四肢链式吊索实物（来源：网络）

图8  四肢钢丝绳吊索实物（来源：网络）

图10  四肢纤维绳吊索实物（来源：网络）

吊索技术要求

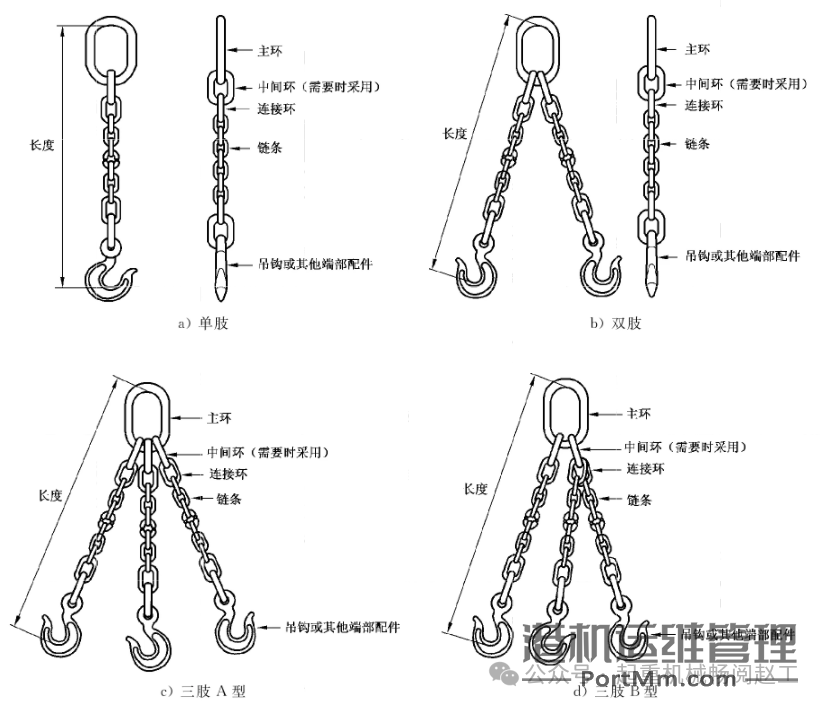

1） 链式吊索技术要求

钢链式吊索最长肢与最短肢尺寸公差2m内不超过6mm，超过2m可增加每米不超过3mm。

2） 钢丝绳吊索技术要求

钢丝绳的公称抗拉强度一般不大于1770MPa；（因为强度越大，钢丝绳越硬，弯曲度等特性下降）

钢丝绳在切断前（不应熔断），在切口处15~20mm两边用细铁丝扎紧，扎紧长度等于钢丝绳直径。以防止切断处松散。

单肢钢丝绳吊索用手工插接应全部采用两锥双花，总的不少于21花，长度为钢丝绳直径的20倍，留毛头不少于25mm，不大于30mm，多余的切割掉。

图13  钢丝绳插接结构型式（来源：GB/T 14737-2009截图）

1--钢丝绳；2--插接部位；3--毛头；

压制钢丝绳标记套管接头号和钢丝绳直径。

图14  钢丝绳压制接头型式（来源：GB/T 14737-2009截图）

1--套环；2--套管；3--钢丝绳；

钢丝绳吊索软环眼的长度不小于钢丝绳直径的15倍。

表3 钢丝绳吊索软环眼的长度表（来源：GB/T 14737-2009截图）

3） 纤维绳吊索技术要求

纤维绳吊索绳索直径在16mm~48mm范围内；

环眼插接端长度：白棕绳不少于3个捻距，化纤绳不少于4个捻距离；

对接插接端长度：白棕绳不少于7个捻距，即左右两侧各3个捻距、中间1个捻距，化纤绳不少于9个捻距离；对接插接只是适用于无级吊索，且只有一个插接段。

插接绳索末端留一定余量且相等，白棕绳不少于2倍绳索直径，化纤绳不少于3倍绳索直径；

插接段的捻向与绳索的捻向相反。

吊索贮存及保养

吊索贮存前应清除表面细屑杂物和油污，对玷污腐蚀性介质的吊索应重新干净，链式吊索和钢丝绳吊索贮存应涂上油脂；

吊索应分类卷绕放置在垫板或悬挂在货架上，严禁混杂存放；

吊索应存放在通风、干燥场所，防止阳光直射、热气烘烤和接触酸碱等具有腐蚀性的物质；

冲洗后或受潮的纤维绳吊索应放在通风、无日光直射的环境下自然晾干，不应用烤、烘或其他方法进行干燥处理；

对贮存期超过2年的钢丝绳吊索、超过1年的纤维绳吊索，应经检验合格后方可使用。

纤吊索处扭曲、打结、缠绕的状态时不应使用；

多肢吊索各肢受力要均匀，链式吊索和钢丝绳吊索肢间夹角不应大于120°，纤维绳吊索除钩套式（见表2）外肢间夹角不应大于90°；

吊索的软环眼的内角不大于30°（见图1）；

吊索在搬运过程中，不应从高空甩丢、不应拖拽、不应重物在吊索上碾压，纤维绳吊索不应用锋利工具钩拉；

受潮的纤维绳吊索不应在低于0℃的环境中使用；

危险品装卸作业，吊索的工作载荷不应超过吊索极限工作载荷的80%；

1） 链式吊索报废情况

链环直径磨损量达原直径的10%；

链环有裂纹、弯曲、扭曲现象；

任意节连环之间发生咬合、转动困难；

链条永久性身长超过原长的5%；

2） 钢丝绳吊索报废部分情况

环眼链接部位断丝为总丝数的5%；

在一个捻距内断丝数为总丝数的13%；

钢丝绳的直径相对公称直径减小10%；

钢丝绳被压扁、扭结、弯折、绳股断裂；

出现波浪形变形时，在钢丝绳长度不超过25d范围内，钢丝绳变形后包络面的直径d1≥4d/3；

钢丝绳严重锈蚀，直径变粗，龟裂脆化；

环眼连接部位，钢丝绳松脱或者错动；

套管损伤、变形、裂纹和严重腐蚀；

卸扣裂纹、变形、横销不能转动、磨损超10%等；

3） 纤维绳吊索报废部分情况

吊索被锐器冲击后有绳索断裂或者断股；

吊索磨损后的直径≤公称直径的90%；

吊索磨损使绳纱断裂数达到每股绳纱的10%；

卸扣裂纹、变形、横销不能转动、磨损超10%等；

4） 钢丝绳损伤报废图例

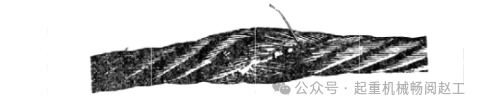

图15  局部压扁断丝（来源：GB/T 14737-2009截图）

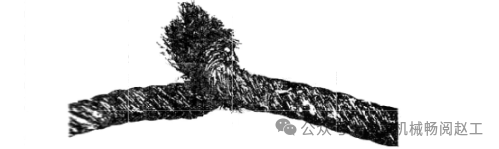

图16  钢丝绳搓捻过紧扭结（来源：GB/T 14737-2009截图）

图17  钢丝绳严重弯折（来源：GB/T 14737-2009截图）

图18  钢丝绳波浪形变形（来源：GB/T 14737-2009截图）
