电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。

▲就像这样

电磁阀从工作原理上可分为三大类

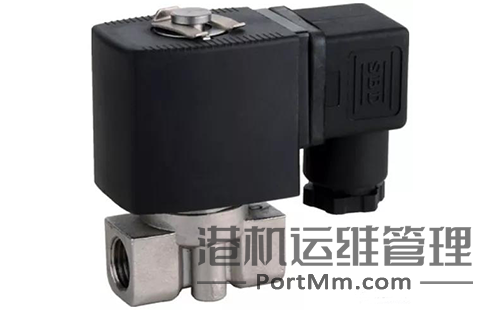

1、直动式电磁阀

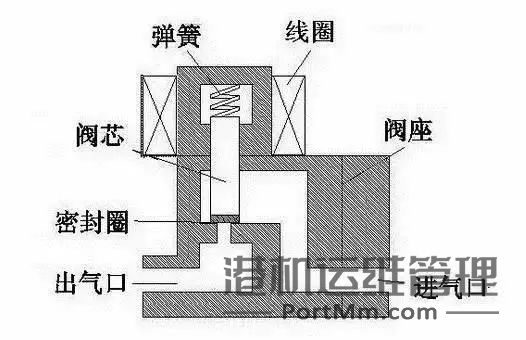

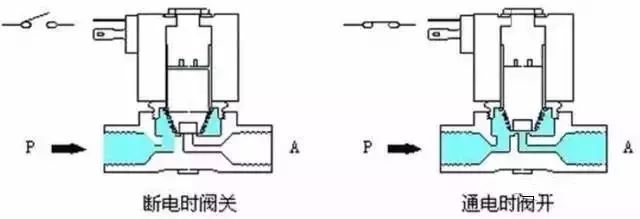

原理：常闭型通电时，电磁线圈产生电磁力把敞开件从阀座上提起，阀门打开；断电时，电磁力消失，弹簧把敞开件压在阀座上，阀门敞开。（常开型与此相反）

特点：在真空、负压、零压时能正常工作，但通径一般不超过25mm。

动图演示——

2、分步直动电磁阀

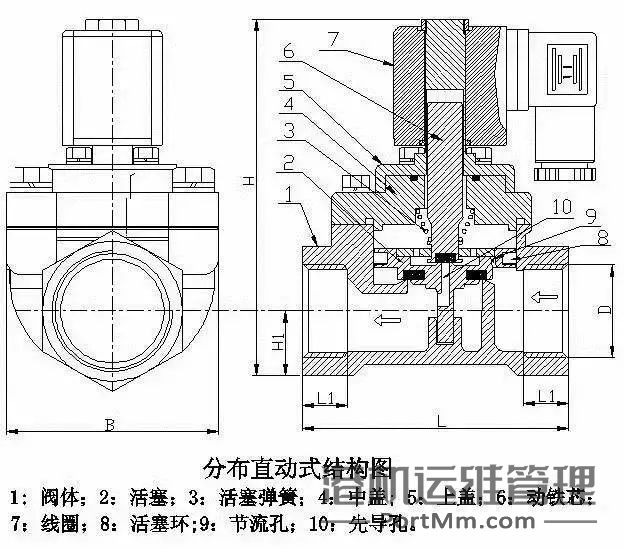

▲整体结构

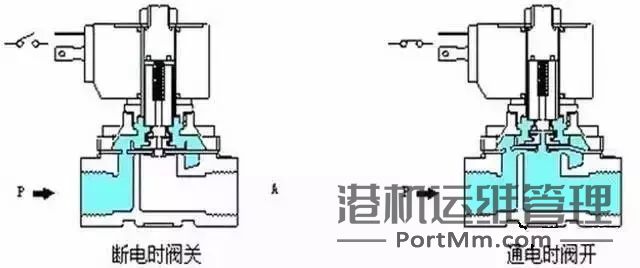

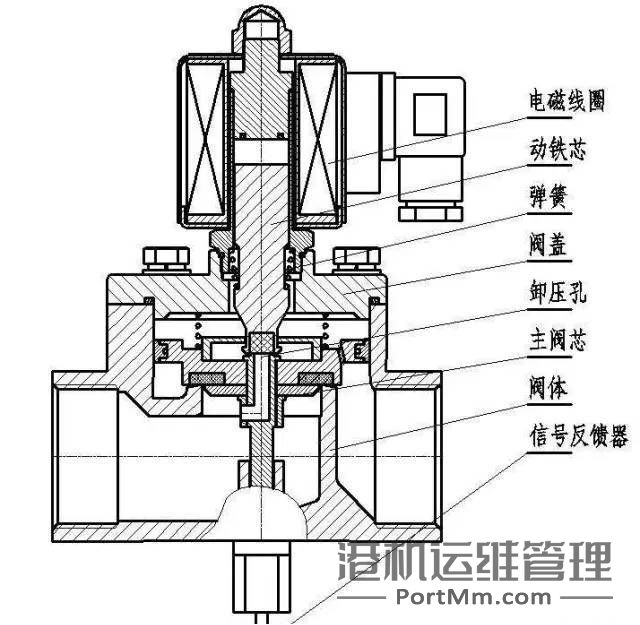

原理：它是一种直动和先导式相结合的原理，当入口与出口没有压差时，通电后，电磁力直接把先导小阀和主阀关闭件依次向上提起，阀门打开。当入口与出口达到启动压差时，通电后，电磁力先导小阀，主阀下腔压力上升，上腔压力下降，从而利用压差把主阀向上推开；断电时，先导阀利用弹簧力或介质压力推动关闭件，向下移动，使阀门关闭。

特点：在零压差或真空、高压时亦能可动作，但功率较大，要求必须水平安装。

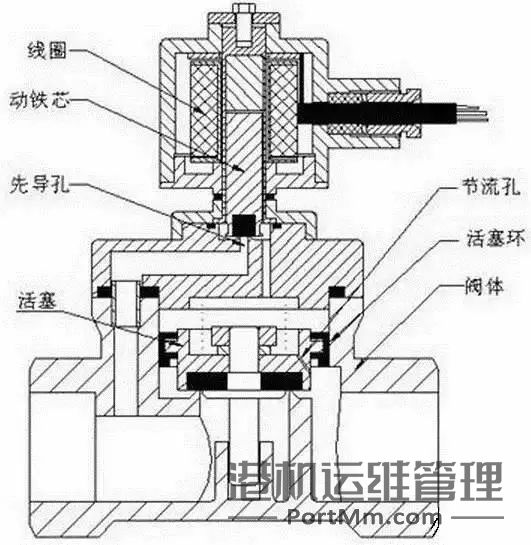

3、先导式电磁阀

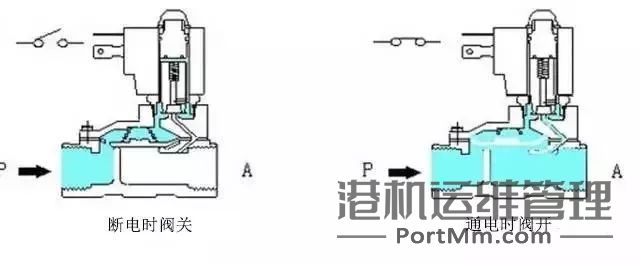

原理：通电时，电磁力把先导孔打开，上腔室压力迅速下降，在敞开件周围形成上低下高的压差，流体压力推动敞开件向上移动，阀门打开；断电时，弹簧力把先导孔敞开，入口压力通过旁通孔迅速腔室在关阀件周围形成下低上高的压差，流体压力推动敞开件向下移动，敞开阀门。

特点：体积小，功率低，流体压力范围上限较高，可任意安装(需定制)但必须满足流体压差条件

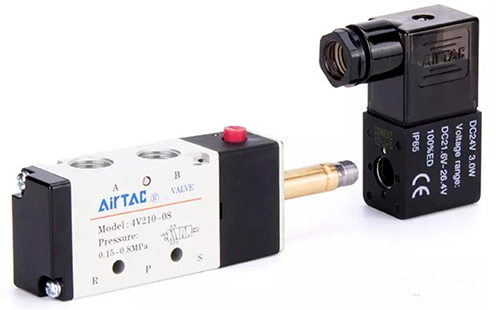

对于电磁阀有很多种类，比如两位两通，两位三通、两位五通单电控，两位五通双电控、三位五通中封，三位五通中泄，三位五通中压等等，它们都有不同的图形符号，下面看看电磁阀图形符号含义：

①用方框表示阀的工作位置，有几个方框就表示有几“位”；方框外部连接的接口数有几个，就表示几“通”；

②方框内的箭头表示油路处于接通状态，但箭头方向不一定表示液流的实际方向；

③方框内符号“┻”或“┳”表示该通路不通；

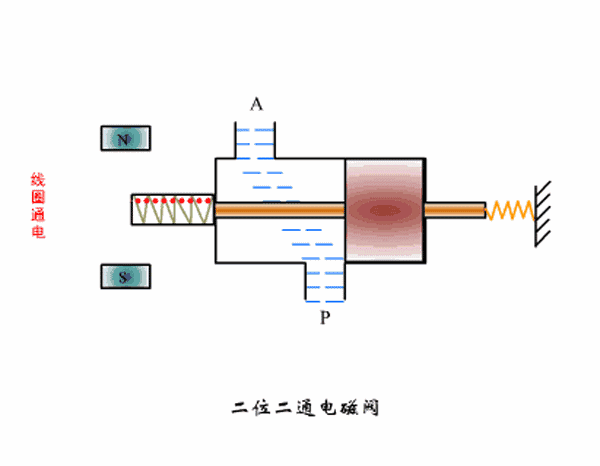

二位二通电磁阀

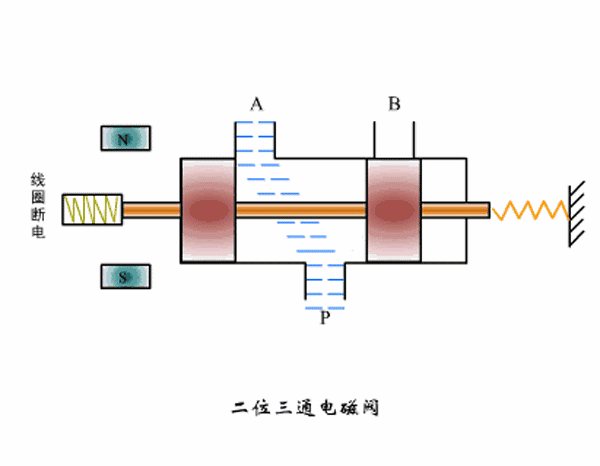

二位三通电磁阀

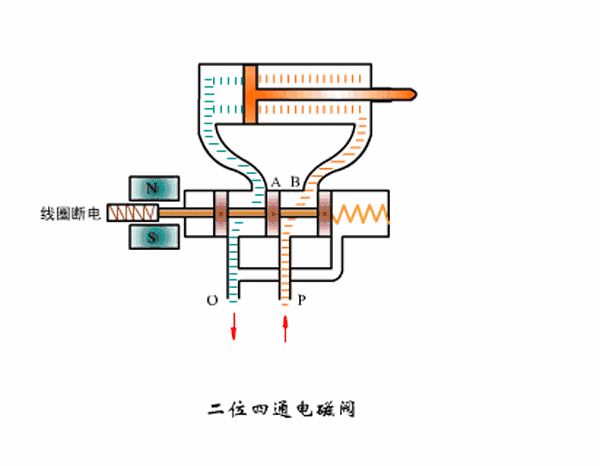

二位四通电磁阀

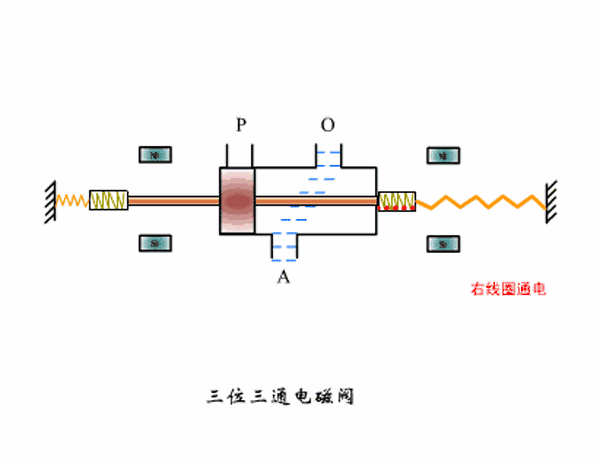

三位三通电磁阀

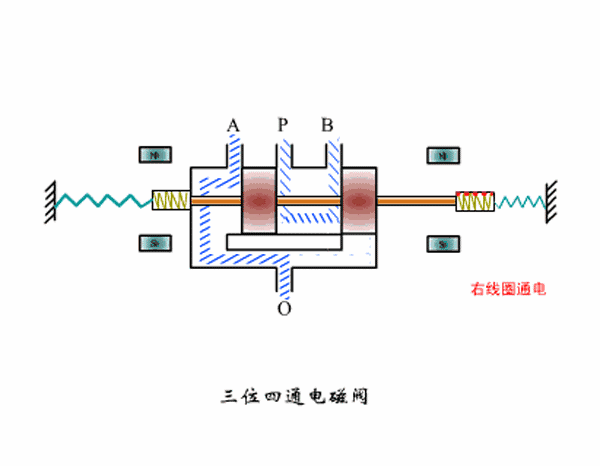

三位四通电磁阀

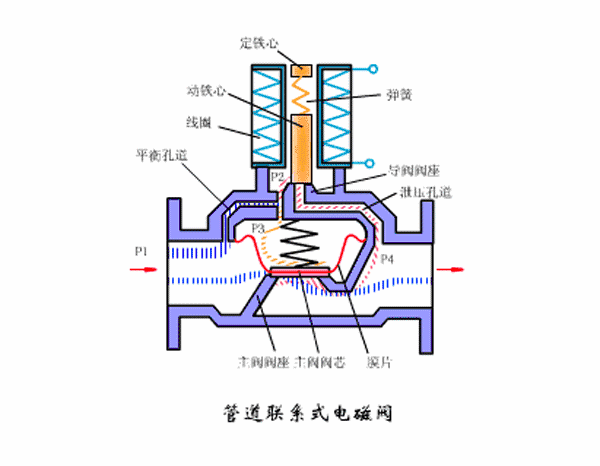

管道联系式电磁阀

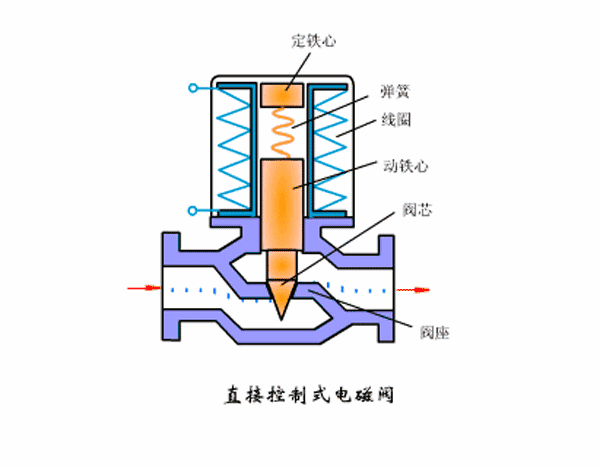

直接控制式电磁阀

话说电磁阀真的很容易坏

遇到最多的故障现象：在电磁阀所通介质压力正常的情况下，按下电磁阀红色的手动按钮，电磁阀都没有任何反应(压力介质没有出现通断的变化)。

处理方法：检查介质是否存在问题，如压缩空气内是否有很多积水(有时候油水分离器起的作用不是很大，特别是当管路设计不良时通到电磁阀的压缩空气会有很多积水)、所通液体介质是否有很多杂质。然后清除电磁阀及管路中的积水或杂质。如果再不行，请维修(如果你有时间有耐心而且有必要的话@_@)或更换阀芯，或者干脆把整个电磁阀全部换掉。
