西门子1200系列PLC CPU的集成 PROFINET 端口支持多种以太网网络上的通信标准：
● 传输控制协议 (TCP)
● ISO on TCP (RFC 1006)
● 用户数据报协议 (UDP)
这里主要以1200与1200通讯为案例，介绍传输控制协议 (TCP)

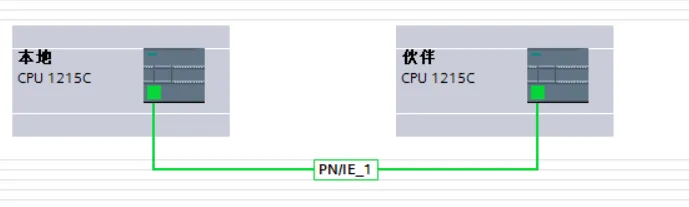

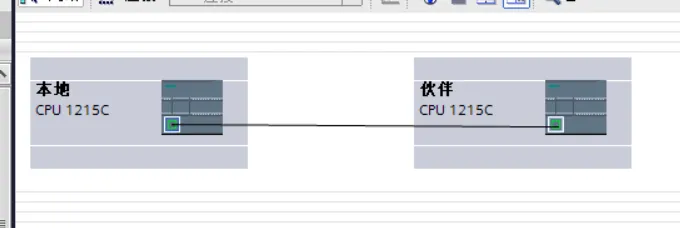

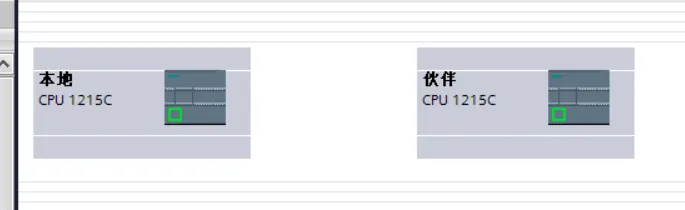

1.添加两台PLC，并进行连接如图：

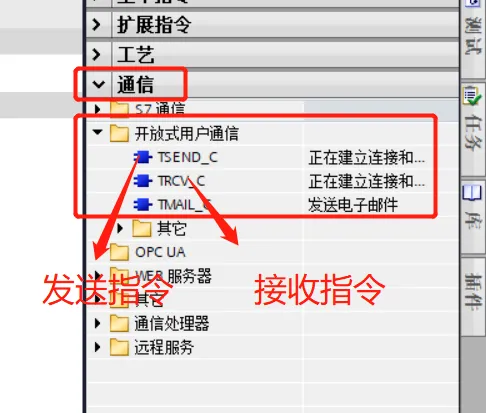

2.指令介绍

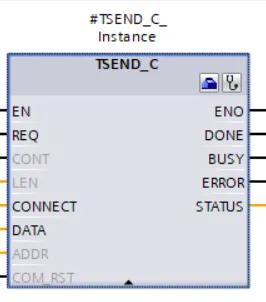

发送：
| 参数和类型 | 数据类型 | 说明 | ||
| REQ (TSEND_C) |
IN | Bool | 在上升沿启动发送作业 | |
| CONT | IN | Bool | 控制通信连接： ● 0：数据发送完成后断开通信连接。 ● 1：建立并保持通信连接。 |
|
| CONNECT | IN_OUT | Variant | 指向连接说明的指针（状态自动生成） | |
| DATA | IN_OUT | Variant | 指向发送区的指针（P#DB2.DBX0.0 REAL 3） | |

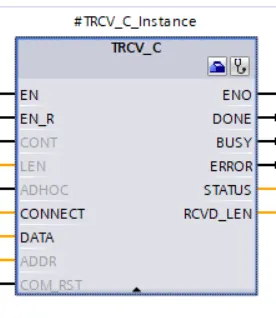

接收：
| 参数和类型 | 数据类型 | 说明 | ||
| EN_R (TRCV_C) |
IN | Bool | TRUE启用接收功能 | |
| CONT | IN | Bool | 控制通信连接： ● 0：数据发送完成后断开通信连接。 ● 1：建立并保持通信连接。 |
|
| CONNECT | IN_OUT | Variant | 指向连接说明的指针（状态自动生成） | |
| DATA | IN_OUT | Variant | 指向发送区的指针（P#DB2.DBX0.0 REAL 3） | |

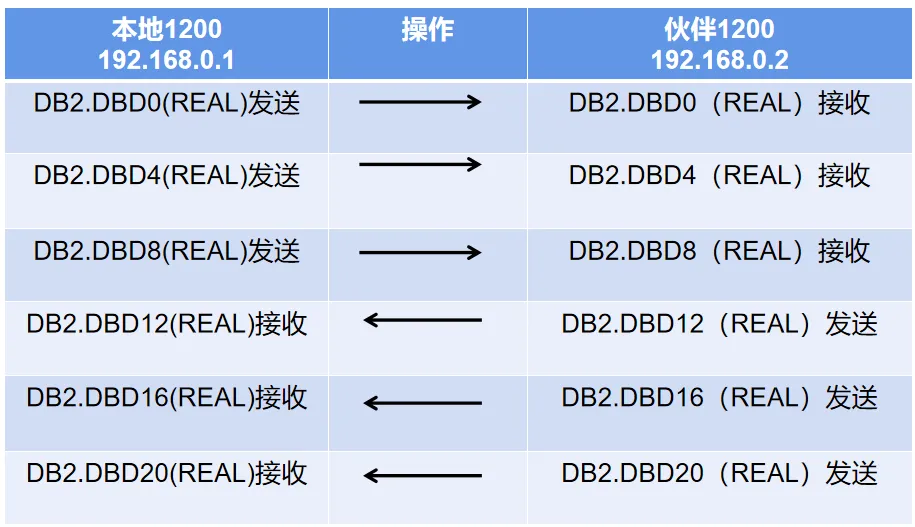

3.案例：两台1200进行TCP通信，实现下表数据交换。
（1）本地CPU设置

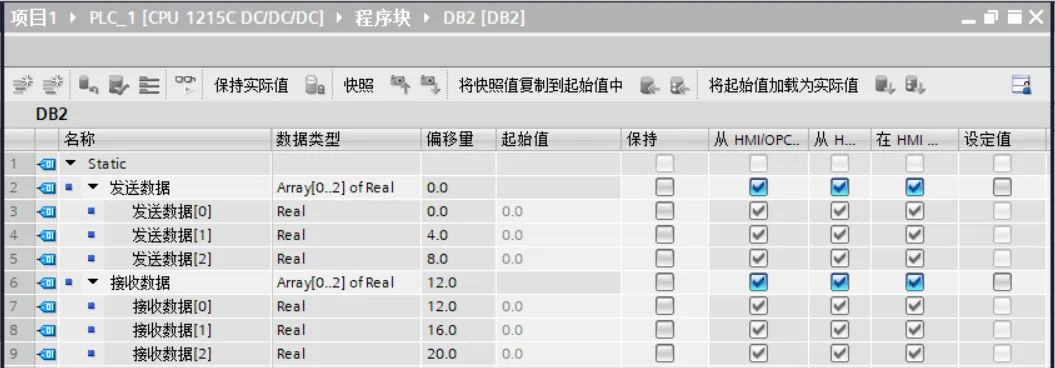

更改本地CPU的IP地址为192.168.0.1 ，在本地CPU中创建DB2，创建如下变量，并取消优化的块访问。

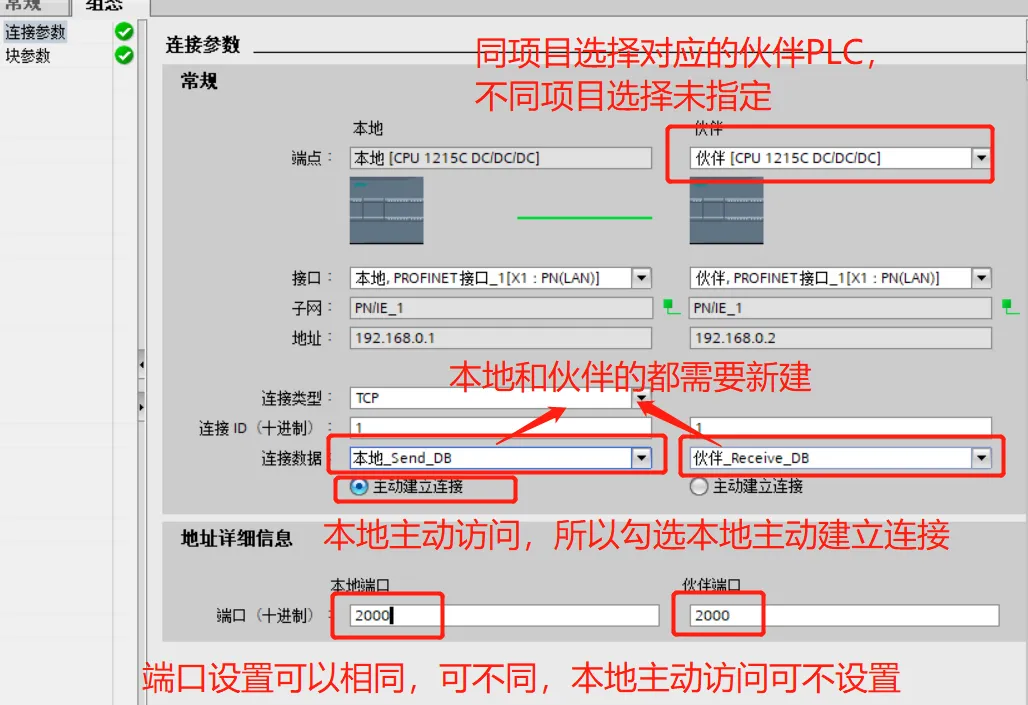

发送设置：

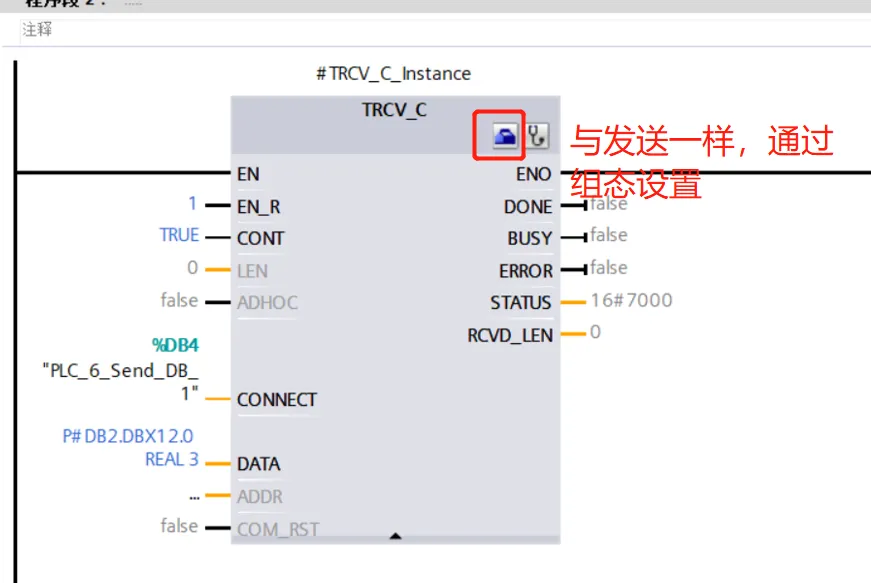

接收设置：
注：接收可以一直接收，故而将“用于激活接收的控制参数”设置为“1”。
（2）伙伴CPU设置
伙伴CPU设置与本地CPU设置几乎一致，改IP地址为192.168.0.2，创建数据交换DB，并取消优化块访问，设置发送，接收程序......
由于方法大致一样，顾不在介绍，但是要注意端口设置，如果本地CPU中本地与伙伴端口设置不一样时，在设置伙伴CPU时一定要区别开哪一个端口是本地的，哪一个是伙伴的，千万不能弄错。
设置完以后，分别下载到对应PLC硬件，将硬件用以太网限连接起来，即可实现数据交换。
