[知识百科]环形压敏电阻及在电机中的应用

压敏电阻是限压保护装置。 利用压敏电阻的非线性特性，当在压敏电阻的两极之间出现过电压时，压敏电阻可以将电压钳位到相对固定的电压值，从而实现对后续电路的保护。

1.压敏电阻的原理：压敏电阻，顾名思义，被理解为对电压和变化敏感。 随着其顶部电压的增加，其电阻值可以从MΩ（兆欧）的电平变化到MΩ毫欧的电平。 当电压低时，压敏电阻在漏电流区域工作，表现出大电阻和小漏电流。 当电压增加到非线性区域并且电流在相当大的范围内变化时，电压变化很小，并且呈现出良好的电压限制特性。

常见的压敏电阻的形态是这样的：

当电压再次上升时，压敏电阻进入饱和区，呈现出较小的线性电阻。 由于大电流，压敏电阻会随着时间的流逝而过热并燃烧甚至爆裂。 压敏电阻通常在电流泄漏区域中，并在受到电涌冲击时进入非线性区域以释放电涌电流。 通常，它不能进入饱和区。

2.电机中压敏电阻的选择：压敏电阻的选择通常是标称电压E1，它是压敏电阻流过1mA电流时两端之间的电压值。

1). 所谓压敏电阻电压是击穿电压或阈值电压，是指在指定电流下的电压值。 在大多数情况下，使用将1mA DC传递到压敏电阻时测得的电压值。 产品的压敏电阻电压范围为1V至9000V。 可以根据特定需要正确选择。 通常，1mA = 1〜1.5倍于额定电压的峰值。 ZnO压敏电阻电压值的选择非常重要，它与保护效果和使用寿命有关。 如果电机的额定电源电压为12V，则压敏电阻的电压值为V1mA =（1〜1.5）×Vp =（1〜1.5）×12V =“ 12〜18v”，压敏电阻的击穿电压为 可以在（2.0〜2.2）* Vp之间选择，即在24V〜26.4V之间选择。

2). 所谓的电流容量，即最大脉冲电流的峰值，是在规定的浪涌电流波形和规定的浪涌电流数量下，压敏电阻电压的变化不超过±10％时的最大脉冲电流。 当环境温度为25℃时。 为了延长设备的使用寿命，ZnO压敏电阻吸收的浪涌电流的幅度应小于手册中给出的产品最大流量。 但是，从保护效果开始，最好选择较大的流量。 在许多情况下，实际流量很难准确计算。根据实际使用的电机进行相应的选择。

今天我们主要介绍压敏电阻器在微电机中的应用和作用。

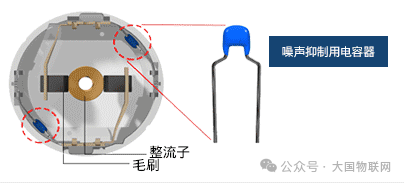

有刷DC马达具有结构简洁、价格低廉、启动扭矩大等特点，但随着旋转，其毛刷与整流子的触点会产生电火花，这就是产生噪音以及毛刷摩擦的原因所在。为此，出于吸收并抑制噪音，并且对触点进行保护的目的，在整流子部安装了环形压敏电阻器作为电压保护器件。

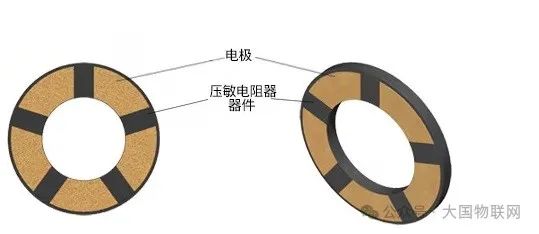

环形压敏电阻
