[百科]液压系统的工作原理、组成与结构形式

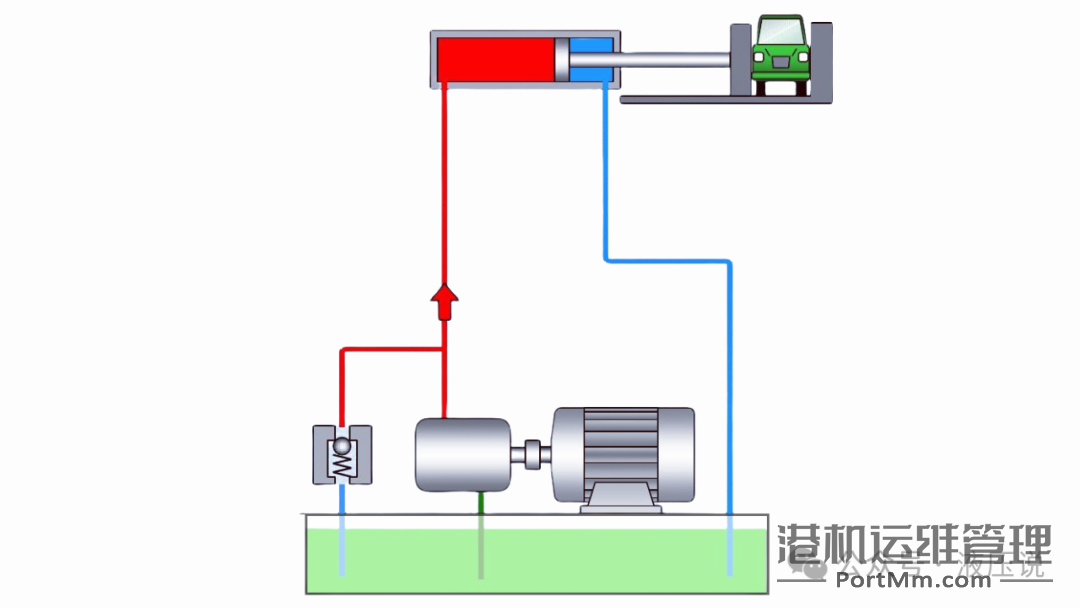

在液压系统中，液压泵将机械能转化为液压能，通过油液在管道中的流动来传递能量，再由执行元件（如液压缸或液压马达）将液压能转化为机械能，从而完成具体的工作任务。液压系统的基本工作过程如下：

液压油流动与控制：通过控制阀（如方向阀、流量阀、压力阀），系统控制油液的流动方向、流量和压力。这些控制元件确保液压系统按照预定的要求运行。

执行元件工作：液压油通过管道流动，经过控制后进入执行元件（如液压缸或液压马达）。液压缸通过活塞的直线运动或液压马达的旋转运动，完成力或机械能的输出，进而驱动机械设备完成工作。

液压油返回油箱：工作完成后，油液通过回油管道回到油箱，进入下一轮的循环。

4.辅助元件

03

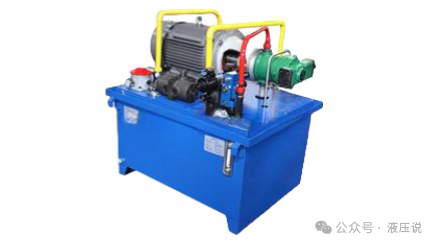

1.立式：这种安装方式是将液压泵垂直放置在油箱的盖板上。通常用于定量泵系统，也就是流量固定不变的系统。立式安装的设计比较简洁，节省空间，同时也有利于油液的流动和散热。由于结构紧凑，油箱和泵之间的连接也更直接，适合对空间要求较高的场合。

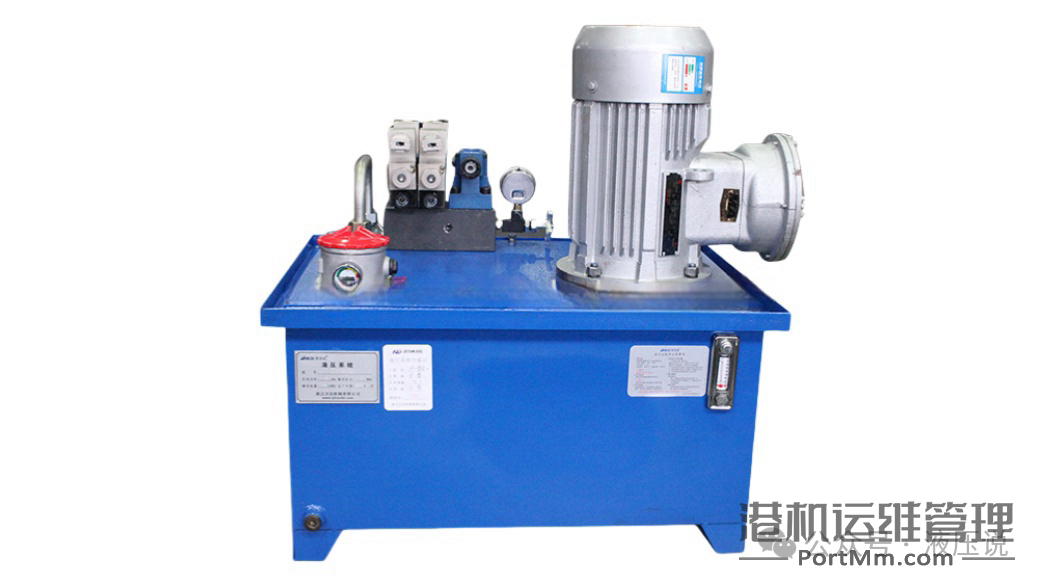

2.卧式：这种方式是将液压泵卧式安装在油箱盖板上，适用于需要调节流量的变量泵系统。卧式安装可以方便地进行流量调整，这对需要根据负载变化调整压力或流量的系统非常重要。这种方式的设计既稳定又方便维护，适合流量不固定、需要更灵活控制的液压系统。

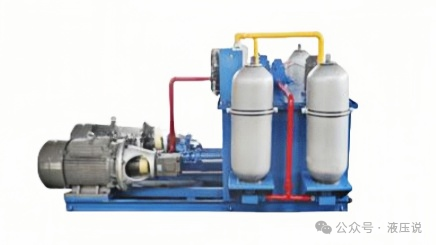

3.旁置式：这种方式的液压泵是卧式安装在油箱旁边。这种结构方式适用于油箱容量大，电机功率较大的液压系统，也可以配备备用泵。
