液压胶管的分类与执行标准

释放双眼,带上耳机,听听看~!

液压胶管是液压系统中的关键部件,用于液压传动。根据结构和性能的不同,常用的液压胶管可分为钢丝编织和钢丝缠绕等类型,具有不同的耐压、柔韧性等特性,以适应不同的工作环境和压力条件。此外,液压胶管的质量和可靠性不仅与其内部结构设计紧密相关,还与生产过程中执行标准密切相关。这些标准对液压胶管的材质、尺寸、耐压性能等各方面都有严格规范,以确保其在不同的液压系统中能够安全,稳定地工作。本期将详细介绍液压胶管的分类及特点,对液压胶管进一步了解。

01
液压胶管的结构

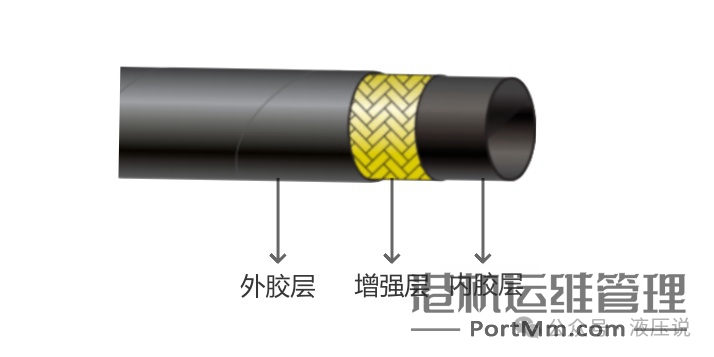

液压胶管的结构通常由三部分组成:内胶层、增强层和外胶层。每一层在液压胶管的性能中都起着至关重要的作用。
  1. 内胶层内胶层是液压胶管的核心部分,主要用于输送液压油或其他流体。它需要具备良好的耐油性、耐腐蚀性和耐高温性能,以防止液体介质对胶管内部的钢丝增强层造成腐蚀。内胶层通常由专门的橡胶材料制成,确保流体的密封性和防泄漏功能。

  2. 增强层
    增强层是液压胶管的骨架部分,负责承受液压系统中的高压。它通常由钢丝、聚酯纤维或其他高强度材料编织或缠绕而成。增强层的主要作用是提供足够的强度和弹性,以确保胶管在高压和高应力环境下保持稳定。根据增强层的设计,可以分为钢丝编织结构和钢丝缠绕结构,两者的差异在于承压能力和适用的压力范围。

  3. 外胶层外胶层的作用是保护胶管免受外部环境的损伤,如磨损、紫外线辐射、化学品或机械冲击等。它通常由耐磨损、抗紫外线和耐高温的橡胶材料制成。外胶层不仅能延长胶管的使用寿命,还能确保胶管在恶劣环境下的稳定性。

液压胶管的分类与执行标准

02
液压胶管的分类
按结构分类:根据增强曾结构的不同,常用的液压胶管可分为钢丝编织液压胶管和钢丝缠绕液压胶管,分别适用于中低压和高压液压系统。
1、钢丝编织液压胶管
这种类型的液压胶管由一层或多层钢丝编织材料作为增强层。它具有较好的柔韧性,适用于中低压环境。钢丝编织胶管广泛应用于压力要求较低的液压系统中,能够提供良好的耐压性能和抗拉强度。
2、钢丝缠绕液压胶管
钢丝缠绕液压胶管的增强层由多层钢丝线材以螺旋方式缠绕而成。这种结构能够提供更高的承压能力和抗冲击性,适用于高压液压系统中。由于其结构的强度,钢丝缠绕胶管在承受外部机械应力和高压条件下表现出较强的稳定性。

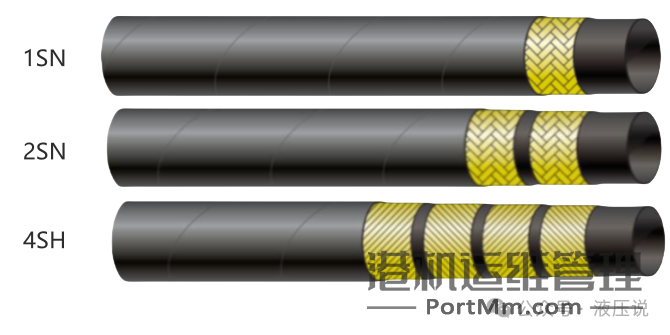

增强层层数:液压胶管按增强层层数分类,主要通过钢丝或其他增强材料的数量来区分其强度和适应不同压力环境的能力。例如,1SN为单层增强胶管,适用于低压液压系统;2SN为双层增强胶管,能够承受中等压力,广泛应用于中型机械和工业设备;4SP4SH则为四层增强胶管,适用于高压液压系统,常见于重型机械和高压液压设备。我们根据实际需要选择合适层数的液压胶管,以确保系统的稳定性和安全性。

液压胶管的分类与执行标准

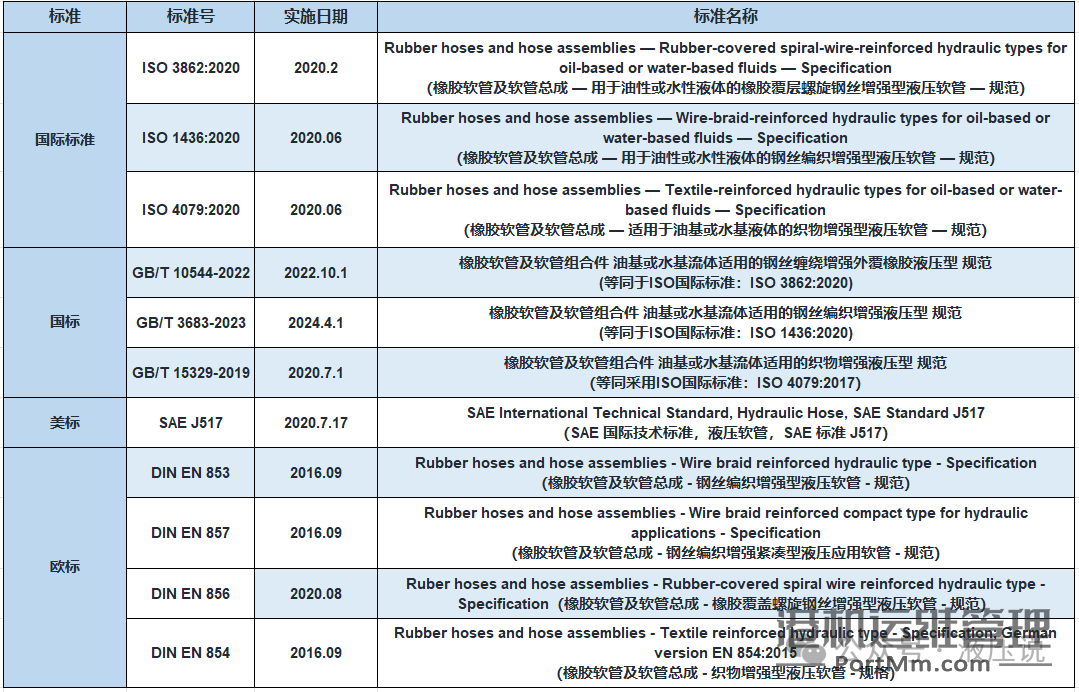

执行标准:液压胶管的执行标准根据不同国家和国际组织制定的规范有所不同,主要包括国标(GB)、国际标准(ISO)、欧标(EN)和美标(SAE)。这些标准规范了液压胶管的材质、尺寸、耐压性能及测试方法,确保其质量、安全性和兼容性。

液压胶管的分类与执行标准
如需详细表格和更多内容,请私信联系!
撰写 | 液压说

声明 | 本文由液压说原创
